Изготовление пресс форм
Компания «Имстек» предлагает услуги по проектированию и выпуску пресс-форм любой конфигурации, размера и количества. Сложные по конструкции пресс-формы изготавливаются на Тайване, простые в Китае.
45 раб. дней
срок изготовления
до 2 000 000
смыканий, ресурс пресс-формы
до 2 лет
гарантия на пресс-формы
Стоимость и сроки производства
Наименование изделияРесурс (смыкания)ГнездностьЦена, руб.Сроки

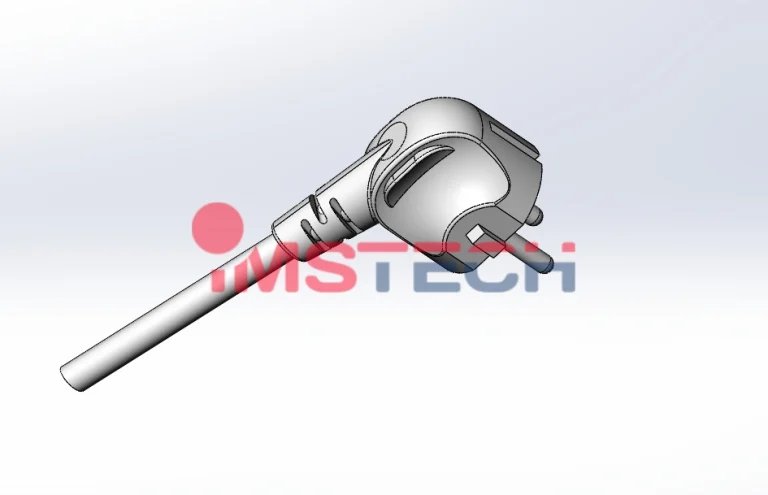

Евровилка1 000 0004670 00045 рабочих дней
Катушка для намотки проволоки1 000 00011 560 00045 рабочих дней
Ведро 1 литр1 000 00011 200 00045 рабочих дней
Крышка для ведра 1 литр1 000 00021 190 00045 рабочих дней
Морской бой1 000 0001+11 950 00045 рабочих дней
Шахматы1 000 000161 990 00045 рабочих дней
Шахматная доска1 000 00022 100 00045 рабочих дней
Шашки1 000 000321 400 00045 рабочих дней
Конструктор1 000 00061 300 00045 рабочих дней
Ящик 40х60 см1 000 00013 100 00045 рабочих дней
Мозаика1 000 000161 200 00045 рабочих дней
Китай или Тайвань: пример расчета для одного изделия
Сложные по конструкции пресс-формы изготавливаются на Тайване, а простые в Китае. Ниже приведена стоимость двух пресс-форм на одно и то же изделие и то, что дает разница в цикле литья за год работы.
Китай37 000 $
Цикл работы составит 90 секунд.
Тайвань49 000 $
Данный вид будет работать намного быстрее, с учетом использования лучшей системы охлаждения с циклом 60 секунд.
Итоговый расчет: китайские пресс-формы произведут за год 356 400 деталей, а тайваньские 475 200. Стоимость китайской оснастки составляет 0,104 доллара на изделие, тайваньской 0,103 доллара. Со следующего года выгода будет рассчитываться в большей производительности на 118 800 изделий. Этот расчет позволяет убедиться, что стоимость оснастки не показатель при выборе изделия.
Оснастка подразделяется по типу литниковой системы
Холодноканальные
Литники остывают вместе с расплавленным материалом и извлекаются вместе с залитым изделием.
Горячеканальные
Выгодно применять при больших объемах: температуру расплава обеспечивают нагревательные элементы.
Комбинированные
Применяются, когда разные части изделий требуют разных условий заливки.
Пресс-формы подразделяются по ресурсу:
500 000
смыканий
1 000 000
смыканий
2 000 000
смыканий
Мы предлагаем
Проектирование и изготовление пресс-форм для литья
Игрушки, крышки, ведра, упаковки, корпуса, прочие товары бытового или производственного назначения. Цена составит от 7 000 $.
Пресс-формы для литья алюминия
Услуга проектирования и изготовления пресс-формы для литья алюминия, цветных сплавов.
Поставка фильер для экструдеров
Поставка фильеров для экструдеров.

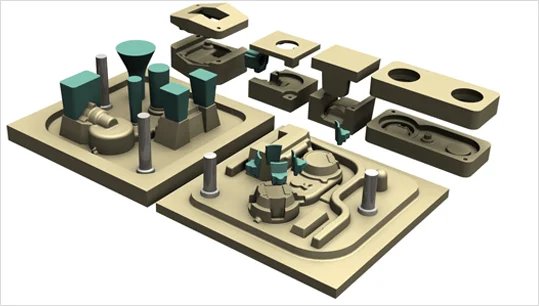

Основные этапы изготовления оснастки
Работа начинается с составления технического задания: параметры оснастки, количество гнезд, ресурс, режим работы (автомат или полуавтомат). Готовая пресс-форма отправляется заказчику в законсервированном виде.
- 1
Проектирование
Проектирование с разработкой компоновочных чертежей по схемам или представленным образцам.
- 2
Производство
Производство пресс-форм путем черновой или электроэрозионной обработки деталей.
- 3
Термообработка
Термообработка элементов для повышения износостойкости.
- 4
Прошивка полости
Финишная прошивка формообразующей полости.
- 5
Полировка
Полировка поверхностей.
- 6
Сборка и тест
Передача в сборочный цех для сборки и тестирования.
- 7
Установка параметров
Собранная форма крепится к элементам смыкания, устанавливаются необходимые параметры.
- 8
Литейные карты
Создаются литейные карты, передающиеся вместе с пробными образцами заказчику.
- 9
Акт
Подписывается двусторонний акт.
- 10
Отправка
Консервация, упаковка и отправка заказчику.

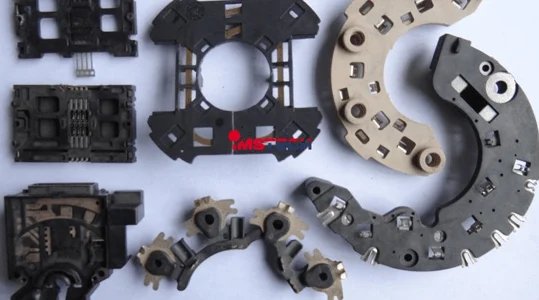

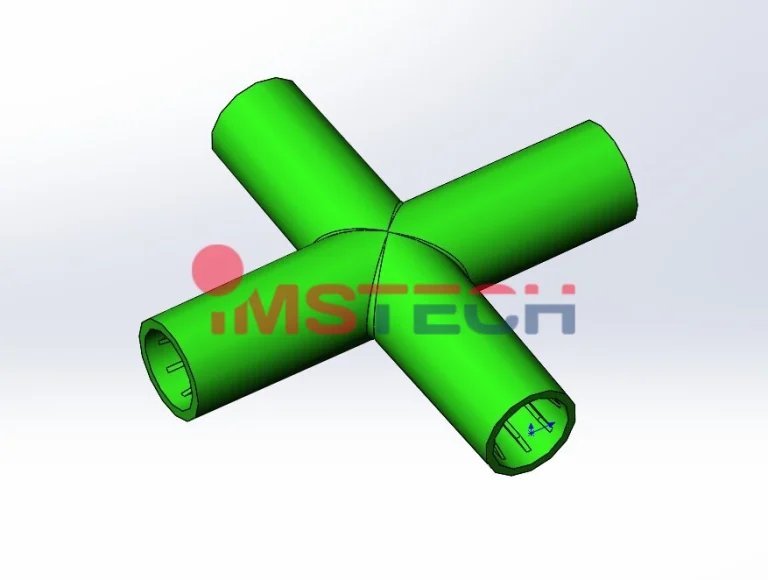

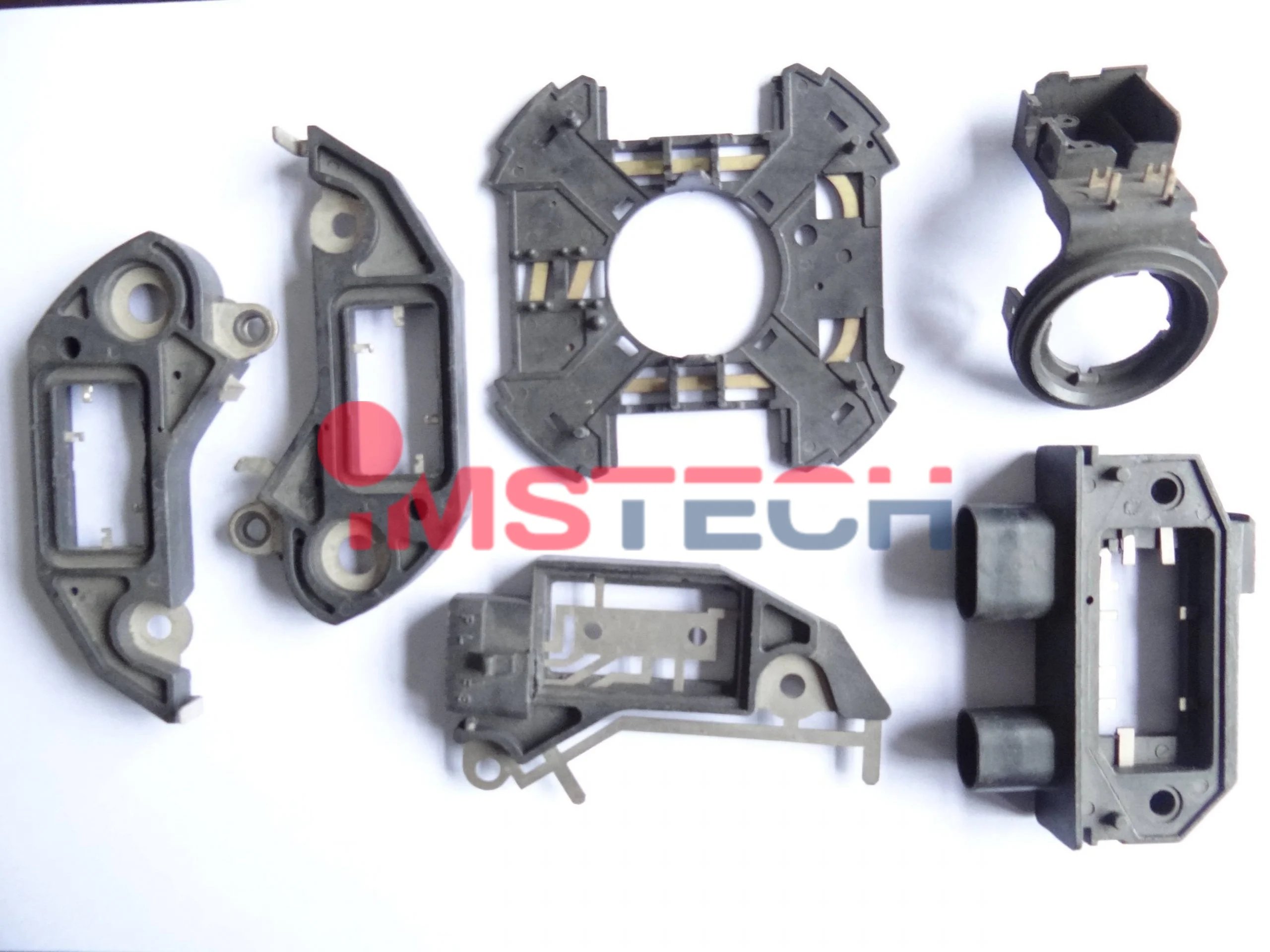

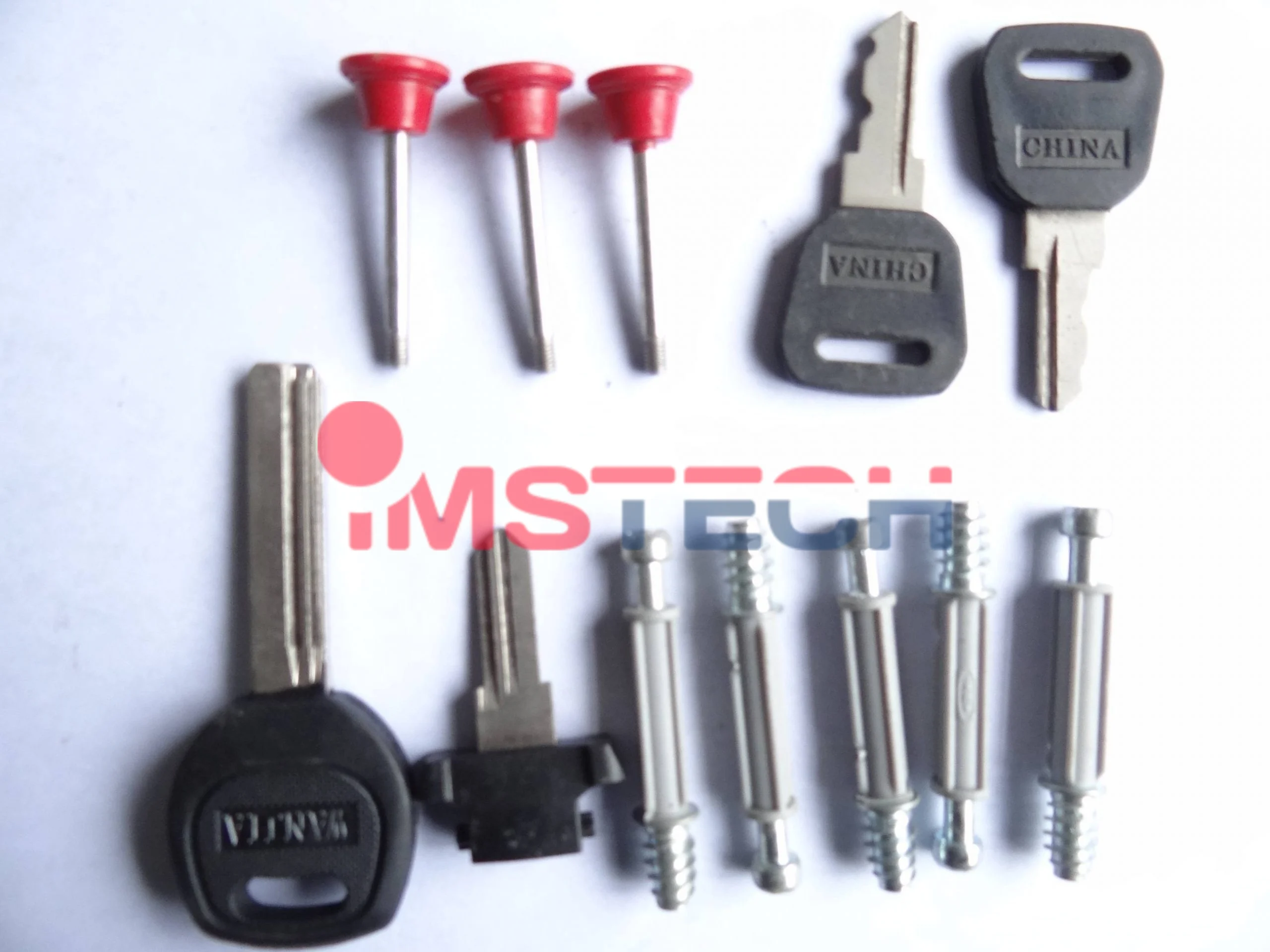

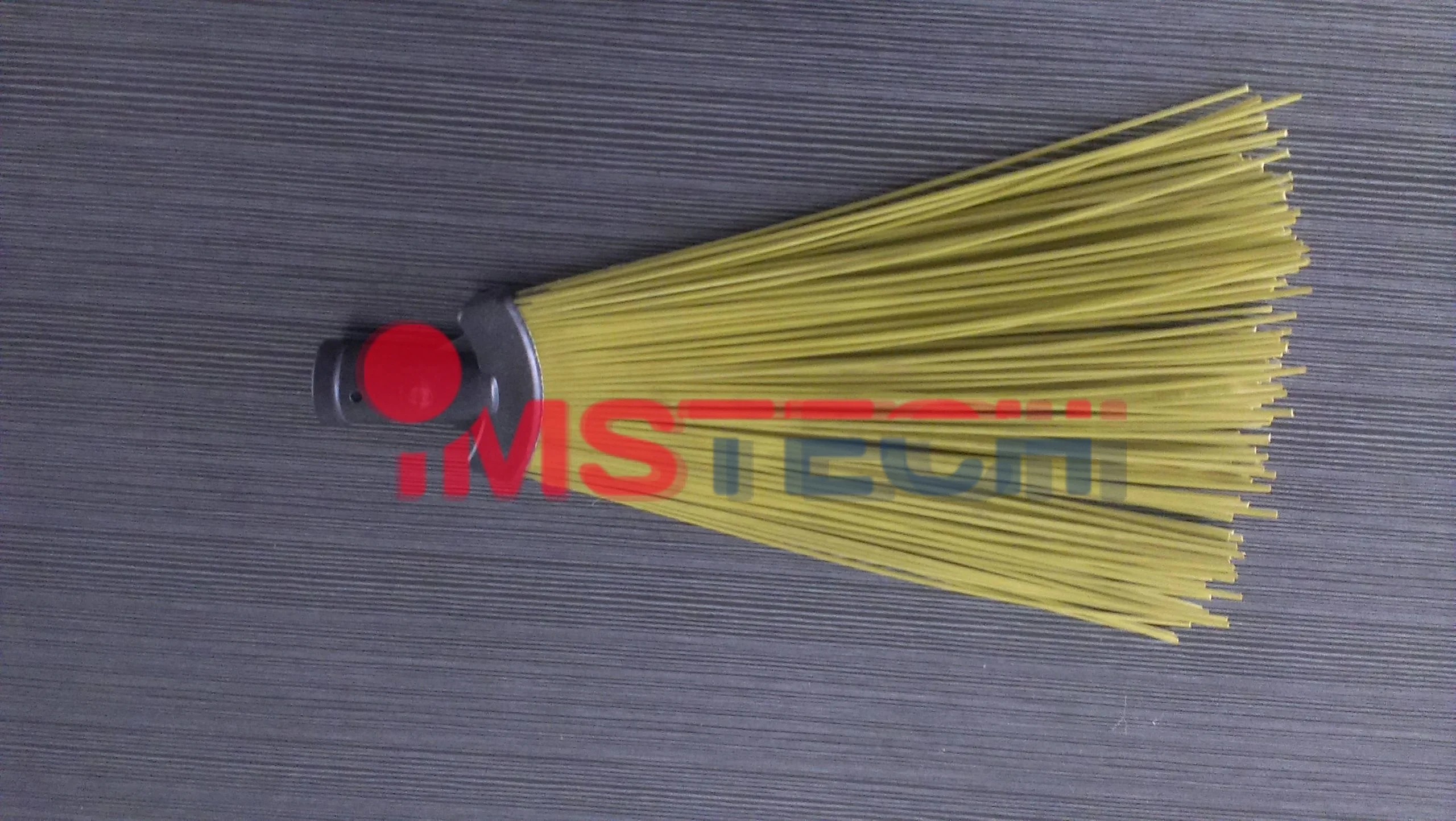

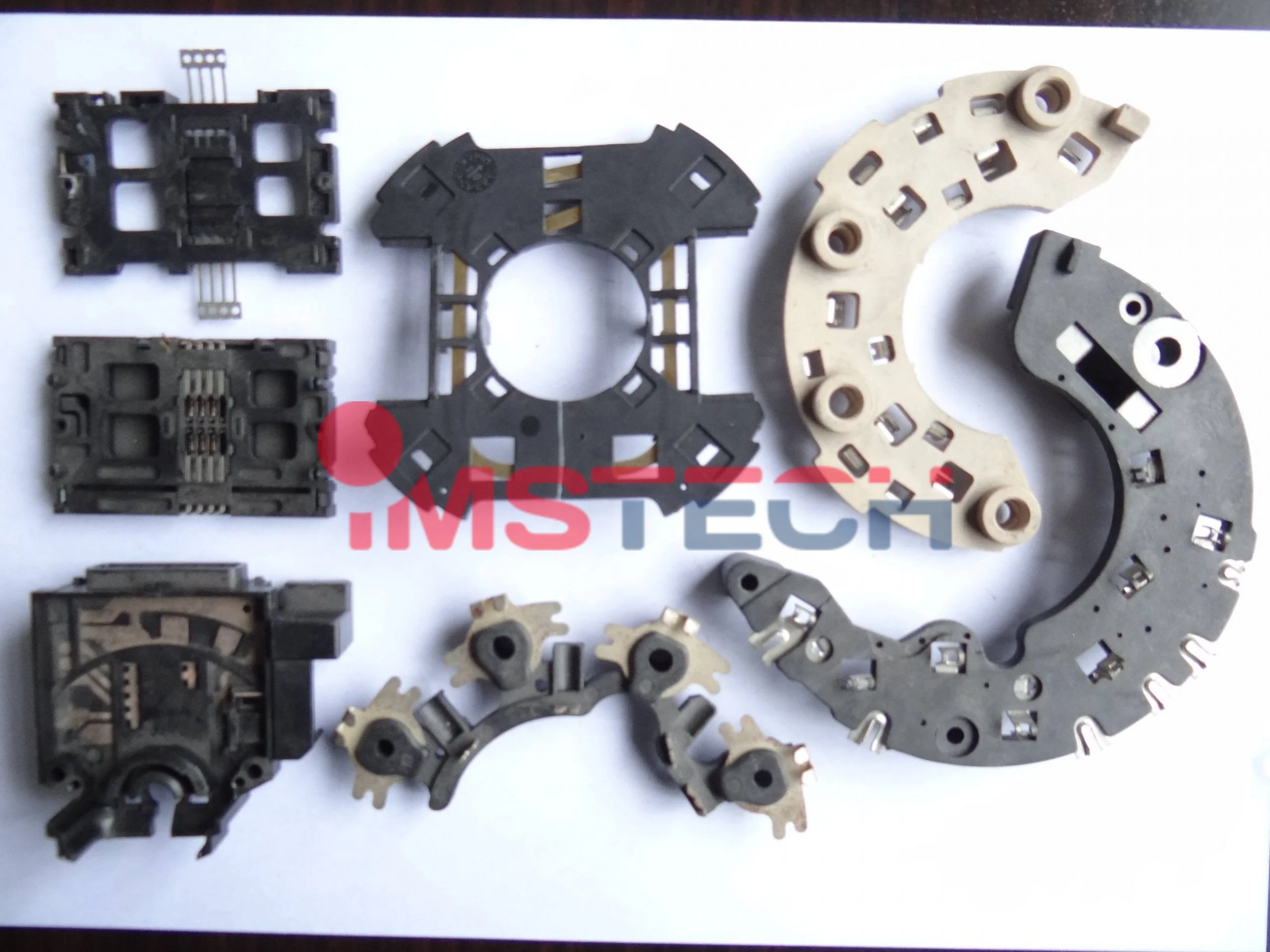

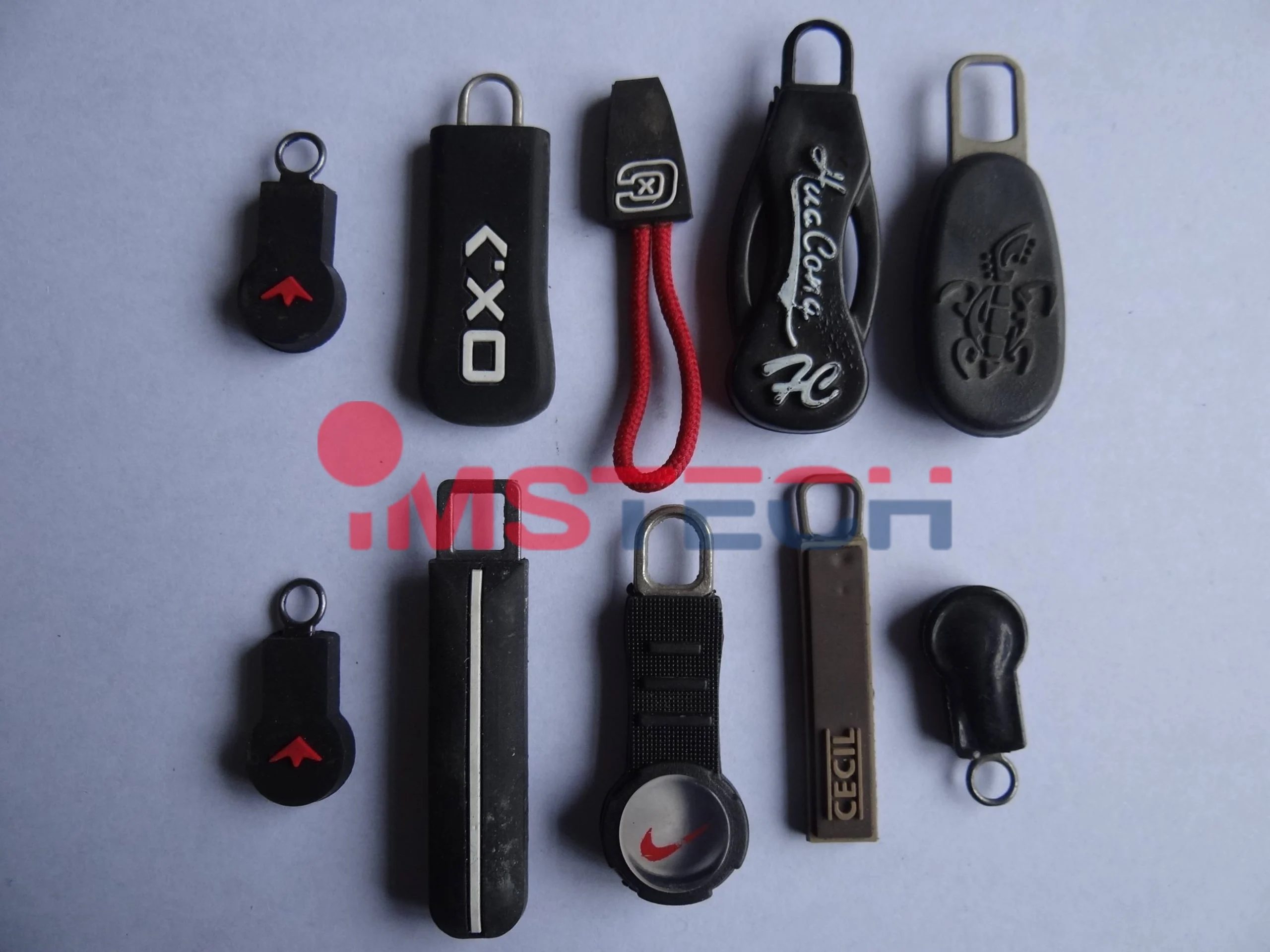

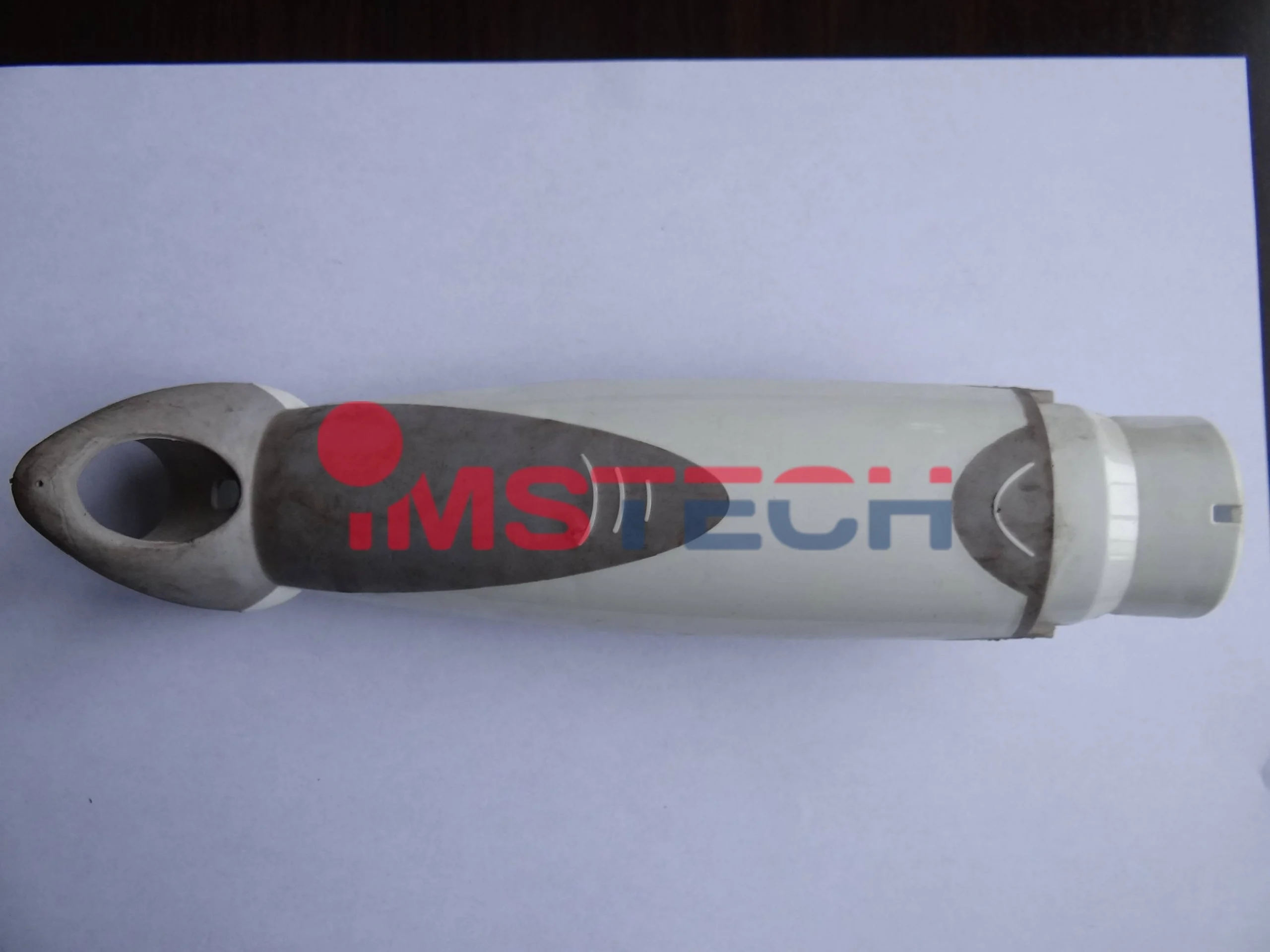

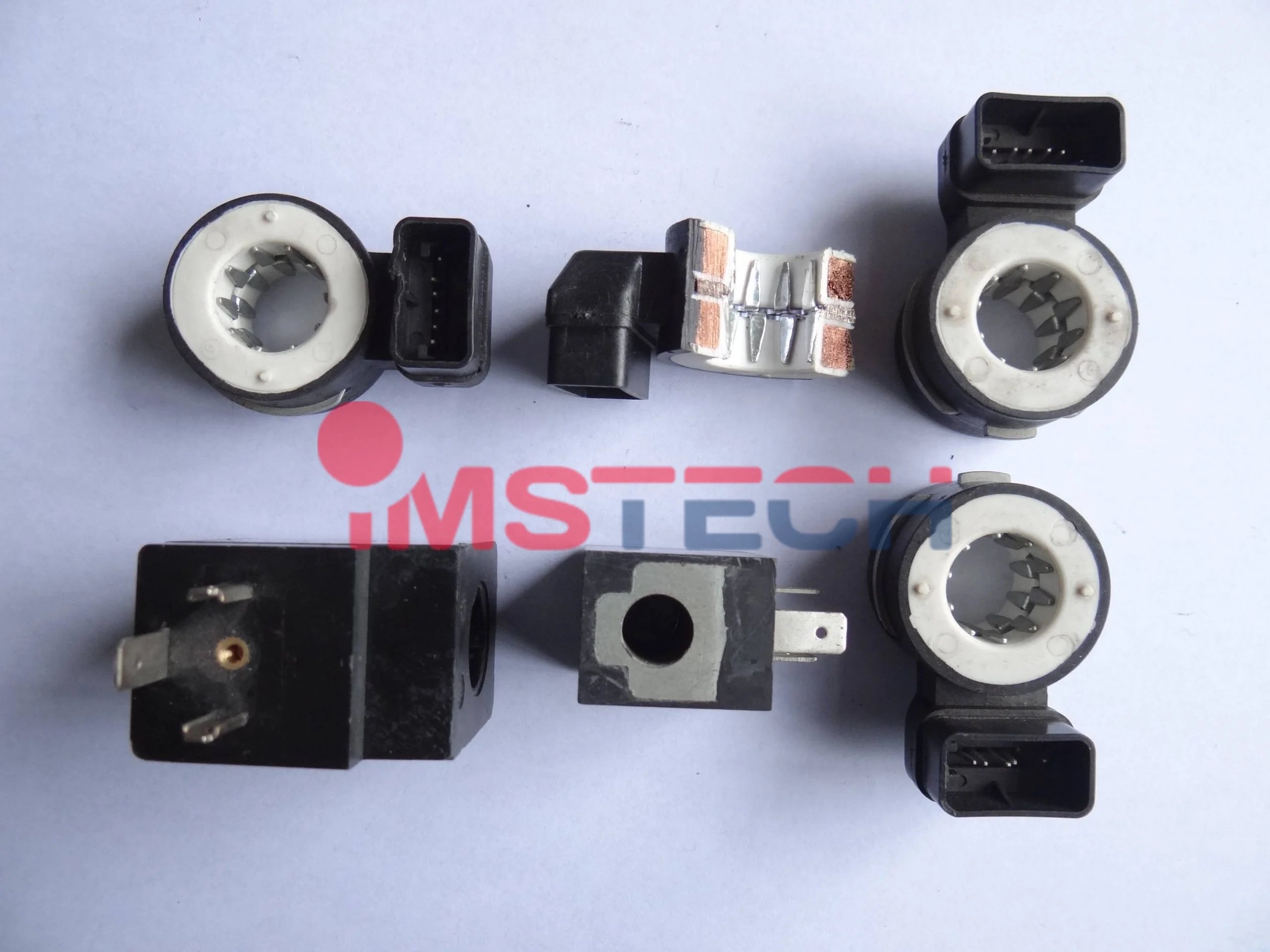

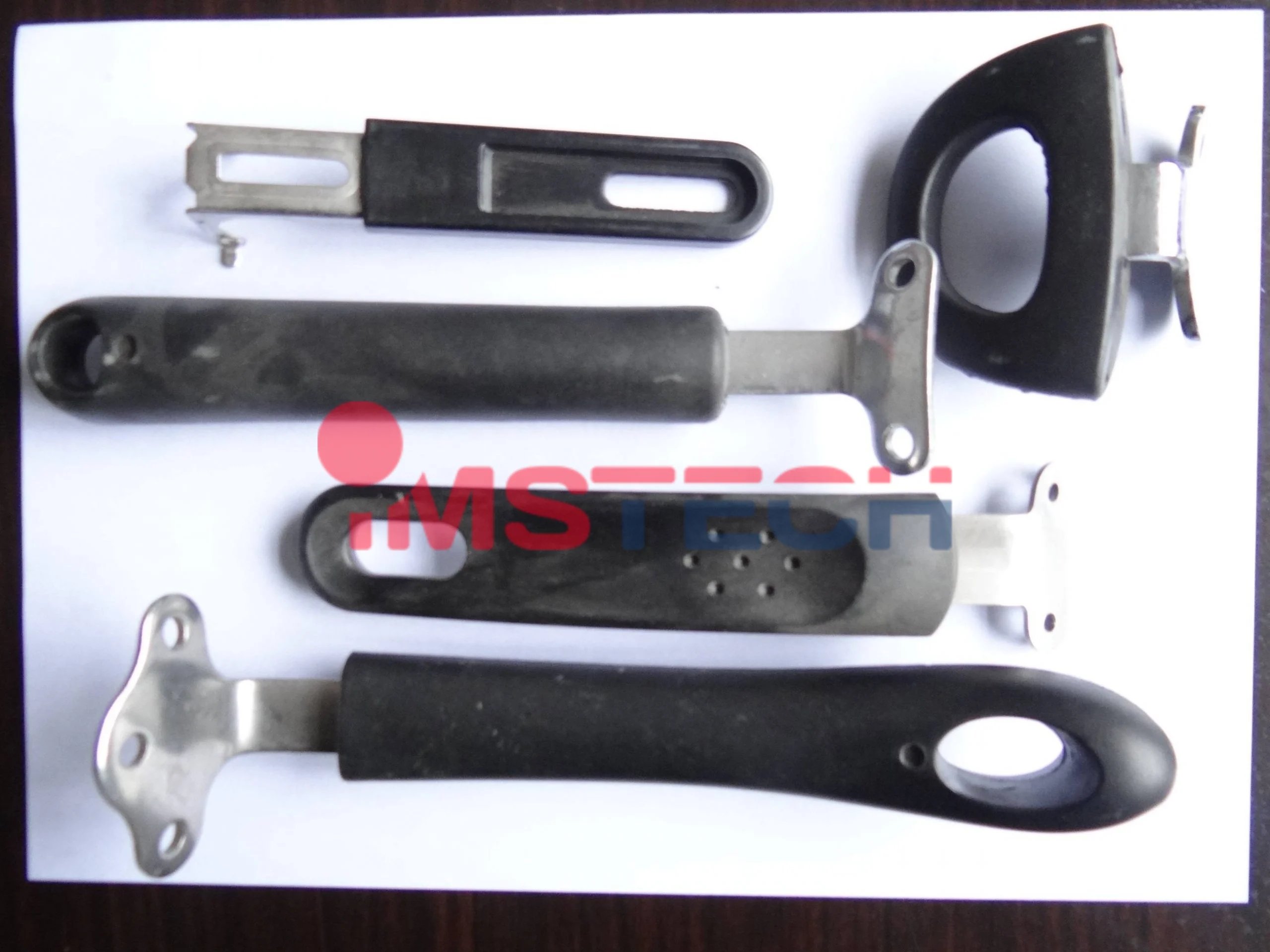

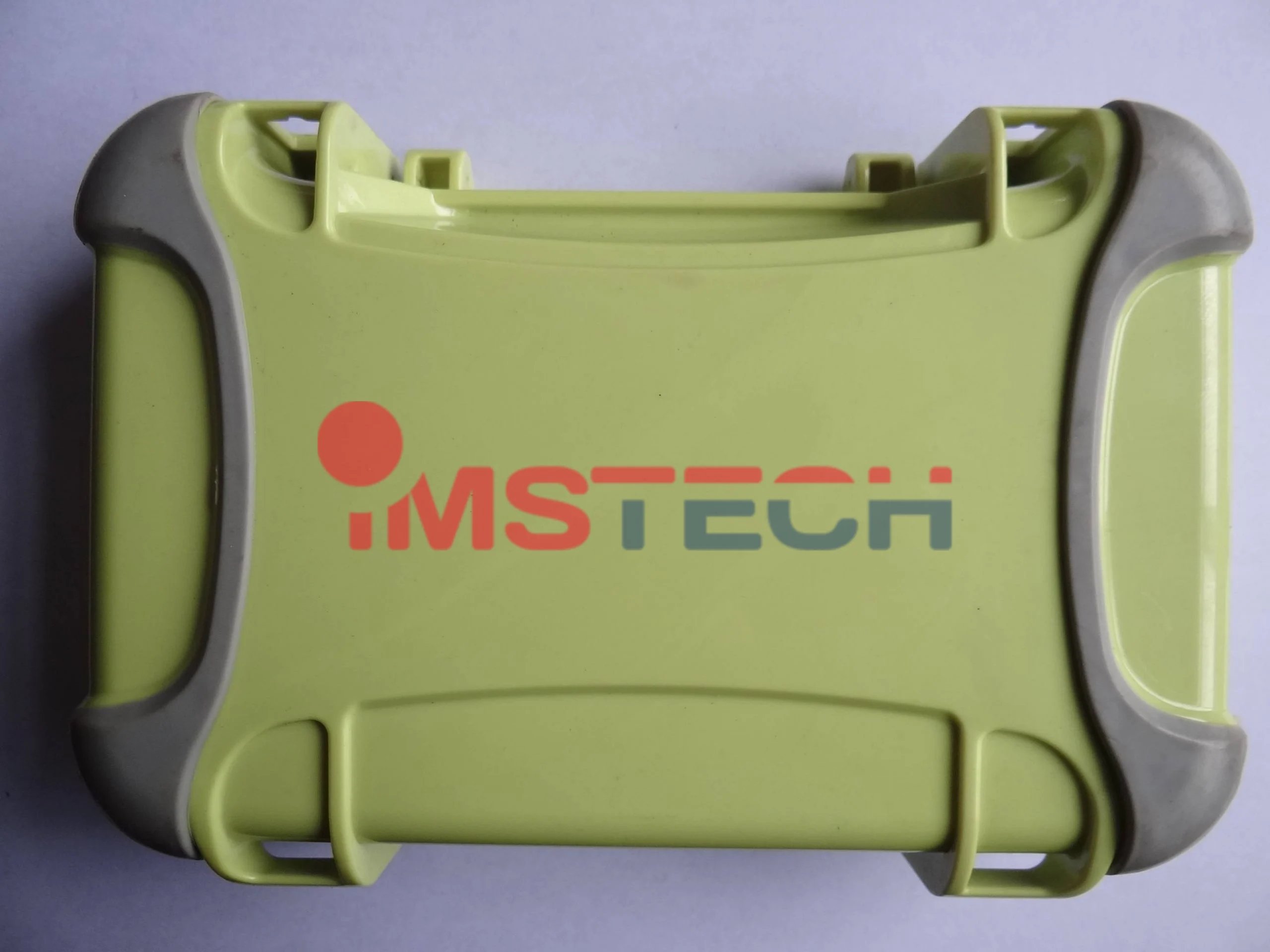

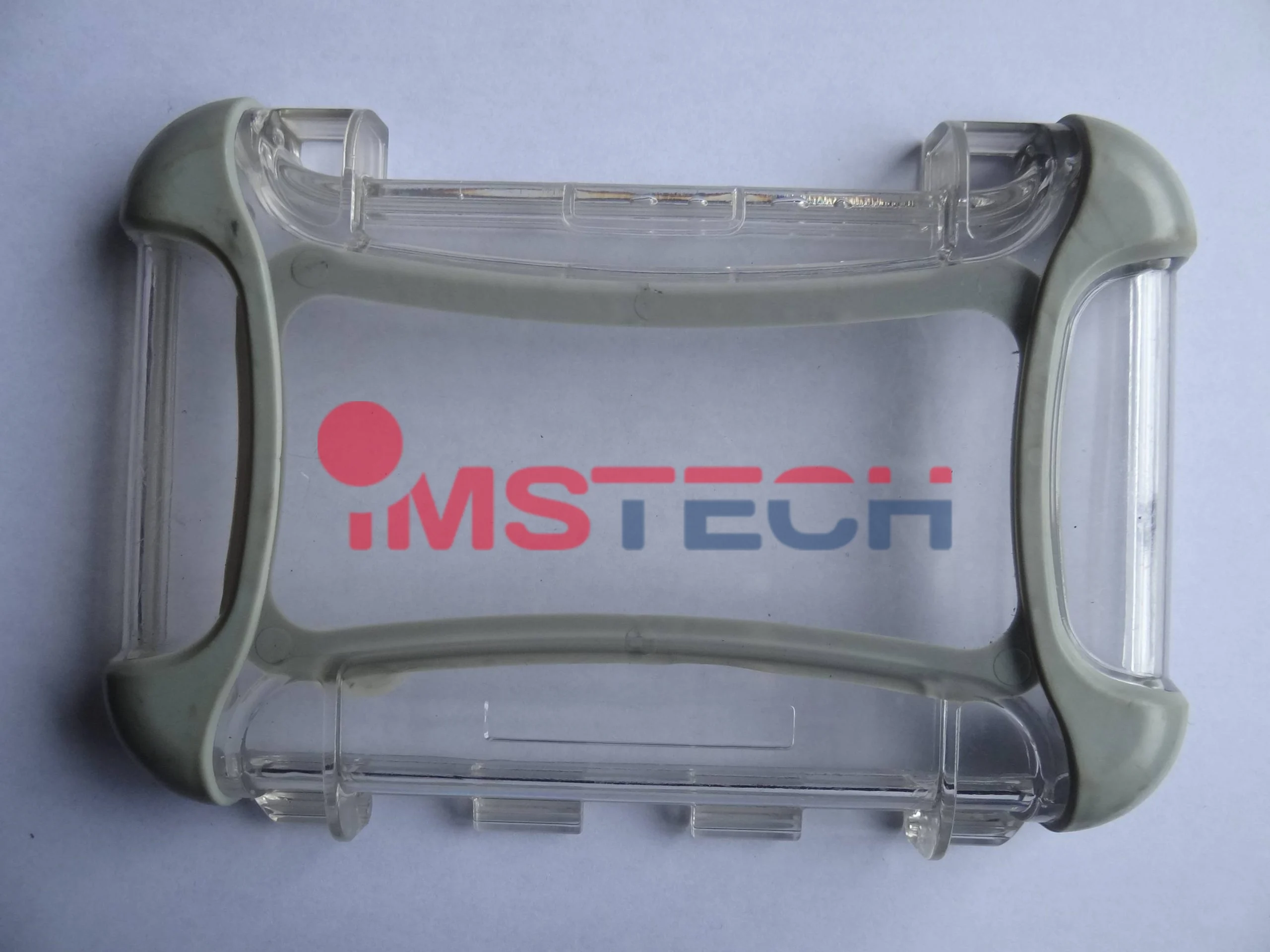

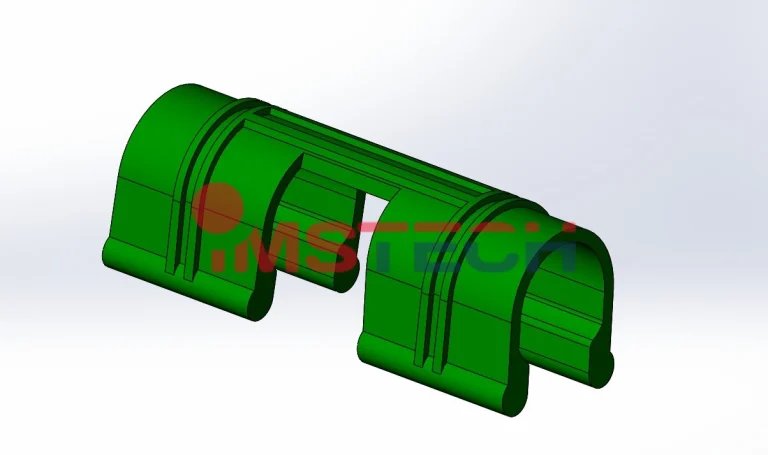

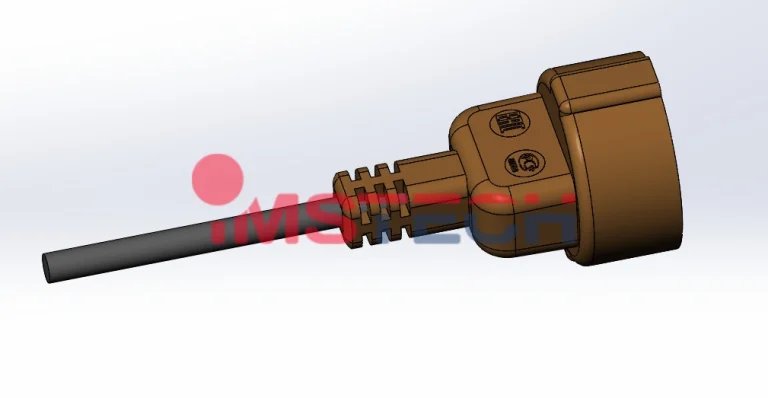

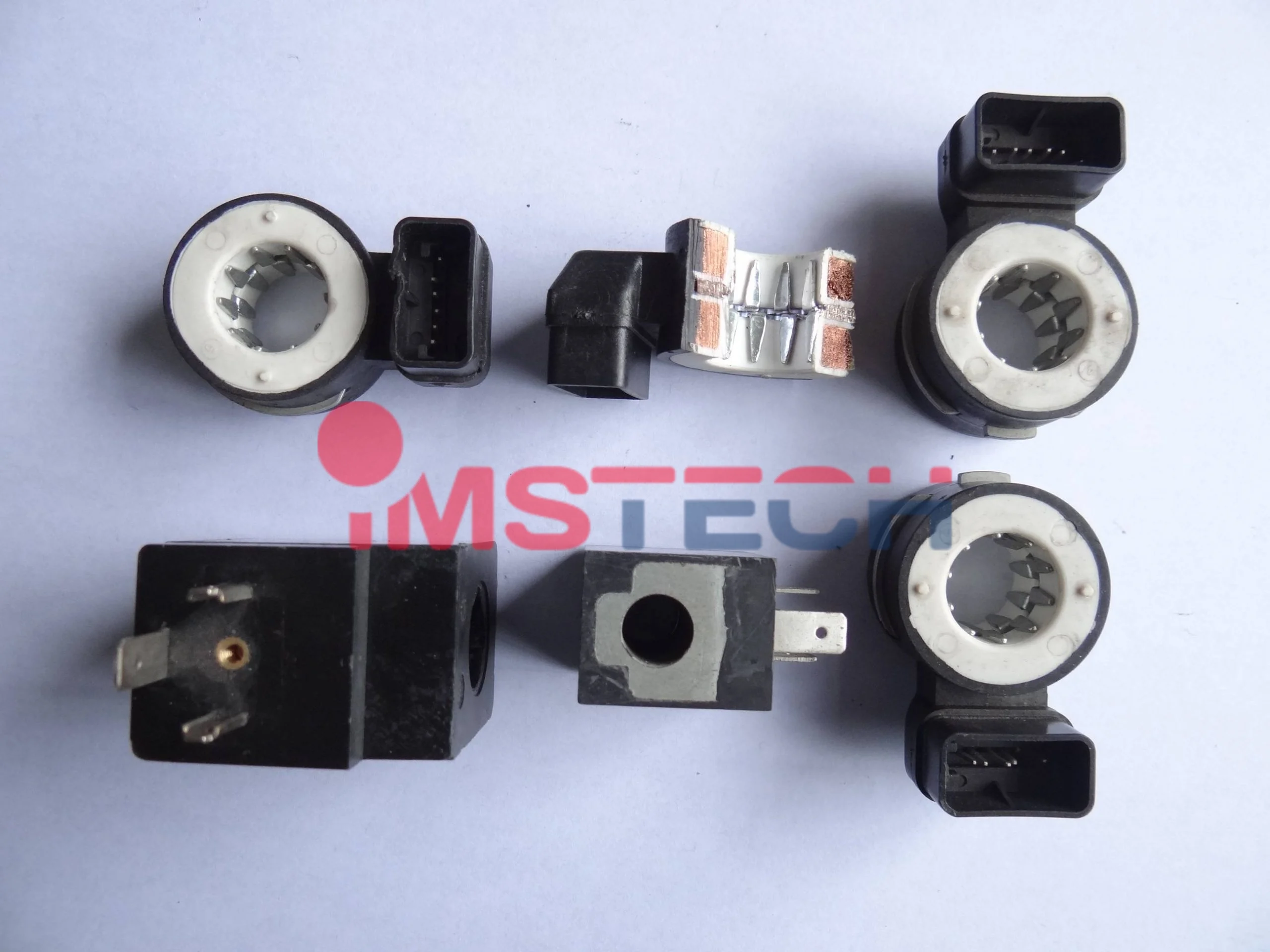

Выполненные работы
Изготовление пресс-форм на заказ ведется по вашему чертежу, 3D модели или образцу, так что заказать пресс-форму для литья пластмасс можно здесь же. Пресс-формы широко применяются для выпуска партий продукции.
Изготавливается конструкция на специальном оборудовании, обеспечивающим максимальную точность геометрии штампа. Это позволяет изготавливать изделия, максимально точно повторяющие макет. Сложные по конструкции пресс-формы изготавливаются на Тайване, а простые в Китае.
Пресс-форма для ТПА устанавливается на термопластавтомат. При смыкании конструкции в образовавшуюся полость подается расплавленное сырье под давлением. Оно равномерно распределяется по емкости, уплотняется и застывает. Готовая продукция снимается автоматом или выталкивается из оборудования.
Чтобы увеличить срок службы готовых изделий, проводится закалка. Это изменяет структурное состояние, повышает износоустойчивость продукции. Далее пресс-форма охлаждается до нужных физико-химических свойств.
Как делают пресс-формы
Изготовление формы для пресса, то есть для литьевой машины, начинается с составления технического задания. В нем должно быть прописано: параметры оснастки, количество гнезд, ресурс, режим работы (автомат или полуавтомат).
После согласования деталей мы приступаем к проектированию. Для этого мы используем CAD системы. Они позволяют рассчитать особенности пресс-формы, включая усадку, коробление.
На следующем этапе запускается производство на механообрабатывающем оборудовании. К нему относится токарно-фрезерные центры, плоско-шлифовальные машины и т.д. Такое оборудование позволяет делать пресс-формы любой сложности.
Чтобы увеличить срок службы пресс-формы, на завершающем этапе изготовления она подлежит термообработке. После этого она отправляется на испытание. На нем подтверждается прочность, готовность к эксплуатации.
Готовая пресс-форма отправляется заказчику в законсервированном виде. Это позволяет избежать попадания на конструкцию влаги и кислорода.
Дополнительно у нас вы можете заказать пусконаладочные работы. На большинство позиций действует гарантия 24 месяца с даты ввода в эксплуатацию. Обеспечиваем гарантийное и постгарантийное обслуживание.
Вопросы и ответы
Как заказать пресс-форму?
Пришлите техническое задание с чертежом или 3D моделью изделия, по возможности с фотографией. Укажите требования и желаемые сроки. Коммерческое предложение мы готовим около 3 дней, после согласования деталей начинается работа. Купить пресс-форму или заказать ее изготовление можно по кнопке «Рассчитать стоимость».
Сколько стоит изготовление пресс-формы?
Цена зависит от ресурса, числа гнезд и сложности изделия. Пресс-формы для игрушек, крышек, ведер, упаковок и корпусов стоят от 7000$. Примеры изделий с ценами в рублях и сроком 45 рабочих дней приведены в таблице «Стоимость и сроки производства» выше на странице.
Как классифицируют пресс-формы?
По типу литниковой системы: холодноканальные, горячеканальные и комбинированные. По ресурсу: 500 000, 1 000 000 и 2 000 000 смыканий.
Где делают пресс-формы?
Сложные по конструкции пресс-формы изготавливаются на Тайване, простые в Китае. Разницу по цене и производительности показывает пример расчета «Китай или Тайвань» выше на странице. Для алюминия и цветных сплавов есть отдельная услуга: Подробнее об изготовлении пресс-форм для литья алюминия. О порядке работы читайте в статье Подробнее о процессе изготовления пресс-форм.

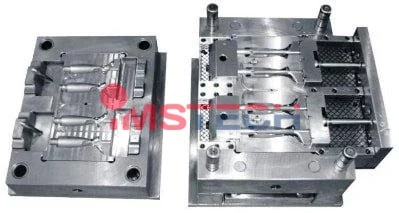

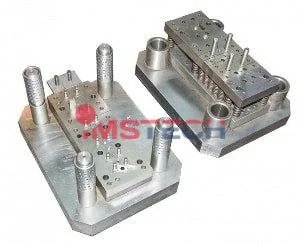

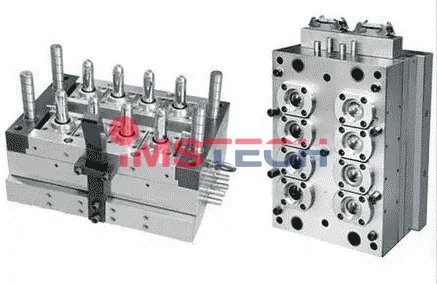

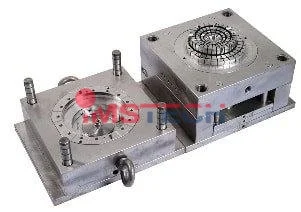

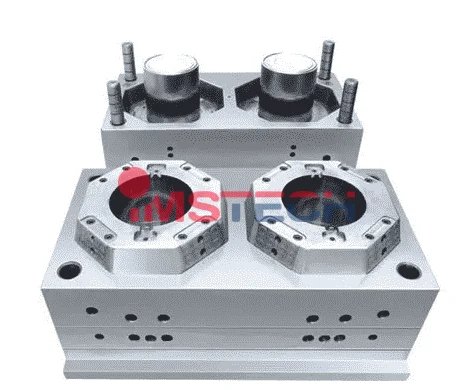

Фотографии пресс-форм
