Двухкомпонентное литье от одного из лучших тайваньских производителей
Назначение: для производства изделий, где требуется применение двух разных пластиковых материалов в одной конструкции.
Двухкомпонентные термопластавтоматы серии Ims-R, предлагаемые нашей компанией от известных производителей, отличаются от аналогов, представленных на рынке, следующими преимуществами:
обеспечение возможности изготовления уникальной по форме детали, требующей скоростного литья с применением двух разных видов пластиковых материалов;
в процессе работы практически не выделяется никаких вредных веществ, что полностью отвечает экологичным стандартам;
низкий уровень энергопотребления;
высокая степень автоматизации технологического цикла;
исключение длительного простоя между циклами производства.

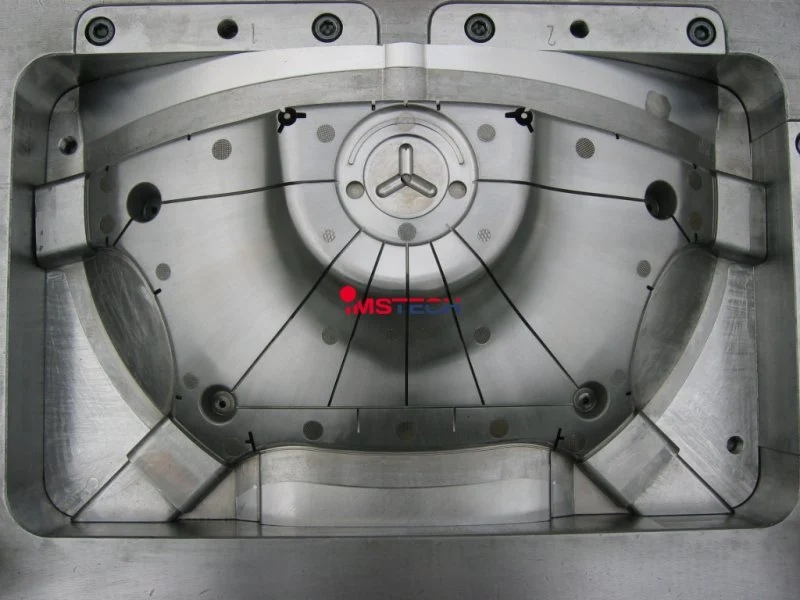

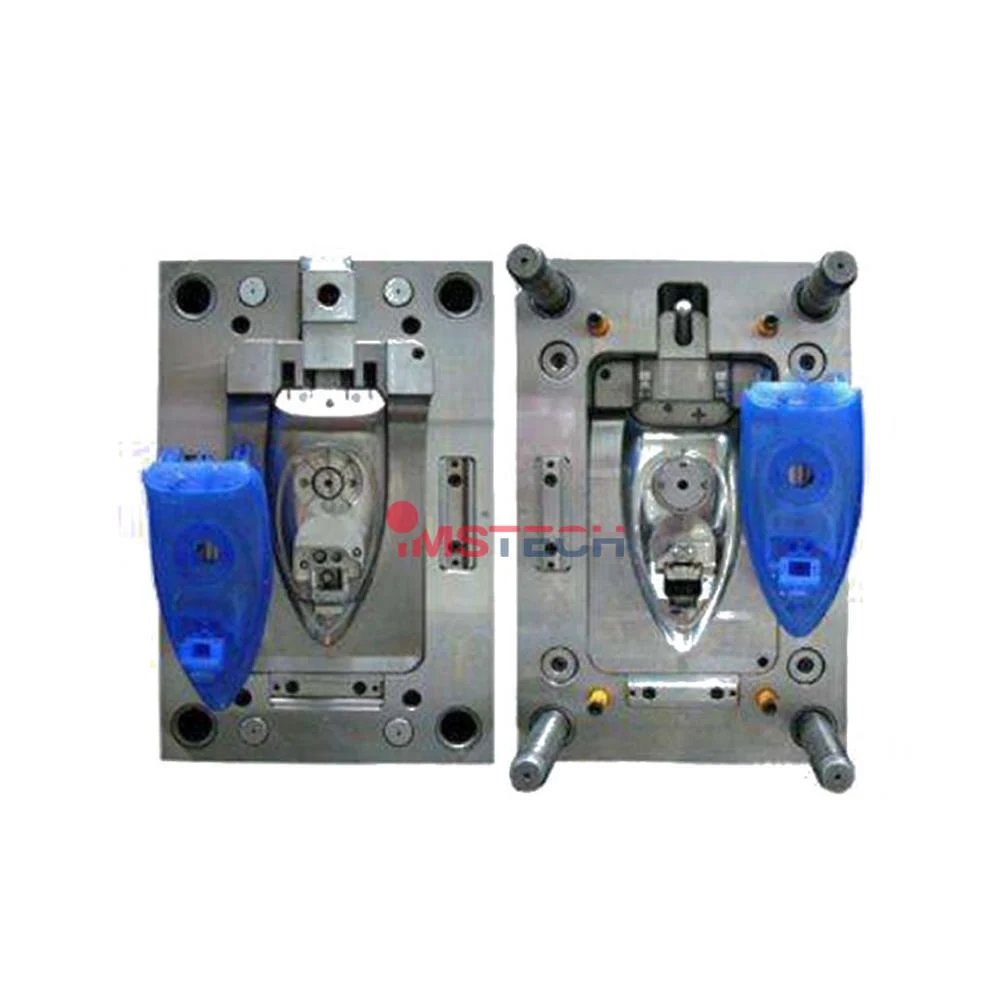

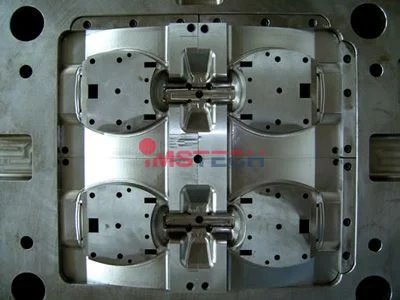

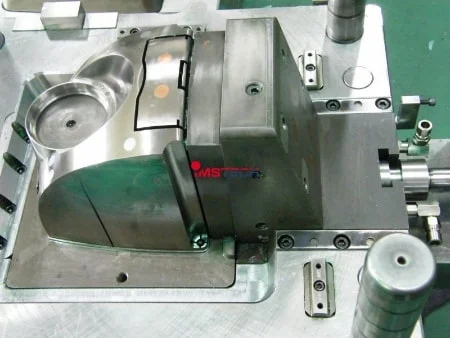

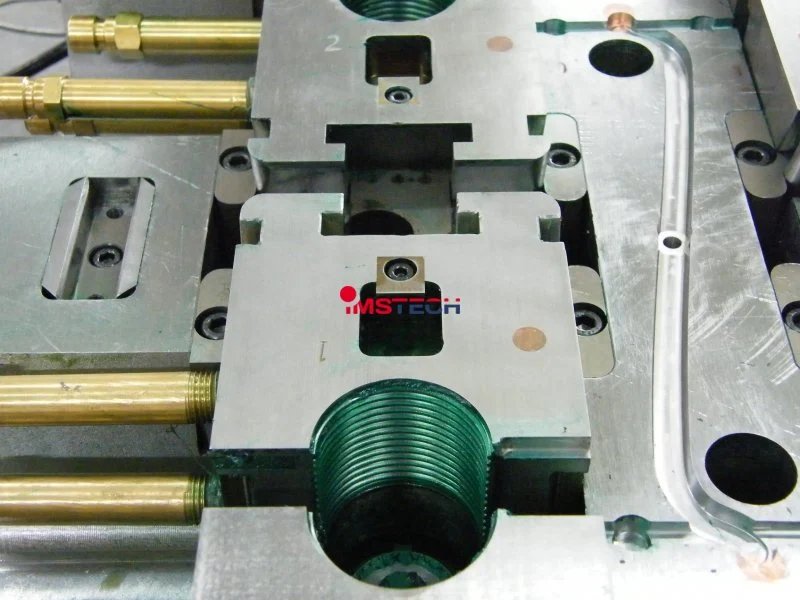

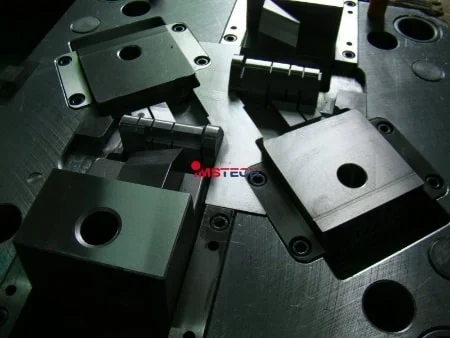

Выполненные работы
Тех характеристики
IMS R158
IMS R218
IMS R318
IMS R418
Узел впрыска
Диаметр шнека, мм 22 25 28 32 Давление впрыска, кг/cм2 3556 2754 2493 1909 Объем впрыска (теор), cм3 60 78,5 98 128 Вес впрыска (PS), грамм 56 72 90 118 Скорость впрыска, см3/сек 54 69 77 100 Пластификационная производительность (PS), kг/час 12 15 19 25 Скорость вращение шнека, об. мин. 0 – 340 Скорость впрыска, мм/сек 142
Узел смыкания
Усилие смыкания, тонн 160 Ход подвижной плиты, мм 400 Расстояние между направляющими, мм 650х400 Размер плит смыкания, мм 875х825 Высота пресс-формы Min.–Max., мм 100-550 Межцентровое расстояние, мм 350 Ход толкателя, мм 110 Усилие толкателя, тонн 2,7
Основное
Мощность мотора, КВт 22 Количество зон нагрева, шт 4х2 Мощность нагревателей, Квт 5,7х2 Давление в гидравлической системе, кг/см2 170 Объем масляного бака, литр 390 Масса, тонн 8 Габаритные размеры, метр 5,7х1,4х1,8
Узел впрыска
Диаметр шнека, мм 25 28 32 35 Давление впрыска, кг/cм2 3400 2710 2592 2164 Объем впрыска (теор), cм3 88 110 144 173 Вес впрыска (PS), грамм 81,6 102 133 160 Скорость впрыска, см3/сек 72 90 94 113 Пластификационная производительность (PS), kг/час 20 25 33 45 Скорость вращение шнека, об. мин. 0 – 340 Скорость впрыска, мм/сек 147
Узел смыкания
Усилие смыкания, тонн 220 Ход подвижной плиты, мм 450 Расстояние между направляющими, мм 730х450 Размер плит смыкания, мм 1000х725 Высота пресс-формы Min.–Max., мм 120-600 Межцентровое расстояние, мм 400 Ход толкателя, мм 130 Усилие толкателя, тонн 3,3
Основное
Мощность мотора, КВт 22 Количество зон нагрева, шт 4х2 Мощность нагревателей, Квт 6,45х2 Давление в гидравлической системе, кг/см2 170 Объем масляного бака, литр 420 Масса, тонн 9,5 Габаритные размеры, метр 5,7х1,82х1,8
Узел впрыска
Диаметр шнека, мм 30 32 35 38 Давление впрыска, кг/cм2 3173 2789 2817 2389 Объем впрыска (теор), cм3 148 168 201 238 Вес впрыска (PS), грамм 137 155 186 219 Скорость впрыска, см3/сек 96 109 108 128 Пластификационная производительность (PS), kг/час 35 40 48 57 Скорость вращение шнека, об. мин. 0 – 215 Скорость впрыска, мм/сек 136
Узел смыкания
Усилие смыкания, тонн 320 Ход подвижной плиты, мм 475 Расстояние между направляющими, мм 950х500 Размер плит смыкания, мм 1250х800 Высота пресс-формы Min.–Max., мм 150-650 Межцентровое расстояние, мм 500 Ход толкателя, мм 150 Усилие толкателя, тонн 4,8
Основное
Мощность мотора, КВт 30 Количество зон нагрева, шт 5х2 Мощность нагревателей, Квт 8,5х2 Давление в гидравлической системе, кг/см2 170 Объем масляного бака, литр 470 Масса, тонн 14 Габаритные размеры, метр 7х2,1х2,2
Узел впрыска
Диаметр шнека, мм 35 38 42 45 Давление впрыска, кг/cм2 2834 2404 2321 2022 Объем впрыска (теор), cм3 230 272 332 381 Вес впрыска (PS), грамм 213 251 307 352 Скорость впрыска, см3/сек 125 147 152 174 Пластификационная производительность (PS), kг/час 49 58 72 81 Скорость вращение шнека, об. мин. 0-221 Скорость впрыска, мм/сек 130
Узел смыкания
Усилие смыкания, тонн 420 Ход подвижной плиты, мм 600 Расстояние между направляющими, мм 1050х630 Размер плит смыкания, мм 1390х970 Высота пресс-формы Min.–Max., мм 200-760 Межцентровое расстояние, мм 550 Ход толкателя, мм 180 Усилие толкателя, тонн 6,5
Основное
Мощность мотора, КВт 30 Количество зон нагрева, шт 5х2 Мощность нагревателей, Квт 8,5х2 Давление в гидравлической системе, кг/см2 170 Объем масляного бака, литр 470 Масса, тонн 14 Габаритные размеры, метр 7х2,1х2,2
