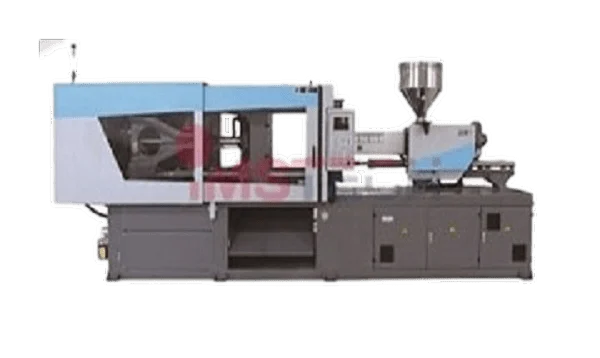

Серия SSF является результатом многолетних разработок компании в области создания экономичных термопластавтоматов используя лучшие комплектующие, инженерные решения, постоянный контроль качества и совершенствуя выпускаемую продукцию из года в год.
Оптимальные параметры усилия смыкания, объема и скорости впрыска, удобство управления посредством русифицированной компьютерной панели, адаптированной под российского потребителя стали неотъемлемыми качествами поставляемого нами оборудования.
Использование сервоприводов позволяет экономить электрическую энергию от 20 до 80% в сравнении с работой на тпа, оборудованных асинхронным двигателем вращающим помпу с постоянной производительностью. Экономия достигается за счет частичного или полного отключения двигателя по время охлаждения изделия и выдержки под давлением. Как известно, при литье массивных изделий время охлаждения занимает основную часть литьевого цикла. Таким образом, приобретая сервоприводные термопластавтоматы, Вы не только экономите электрическую энергию, но так же увеличиваете прибыль Вашей организации день за днем.
| Узел впрыска | |||
|---|---|---|---|
| Диаметр шнека, мм | 32 | 35 | 38 |
| Соотношение длины к диаметру шнека, L/D | 24,8 | 22 | 20 |
| Объем впрыска (теоритич), см3 | 112 | 134 | 158 |
| Масса впрыска, грамм | 102 | 122 | 144 |
| Масса впрыска, OZ | 3,6 | 4,3 | 5 |
| Пластификацияонная производительность, грамм/сек | 10,5 | 11,6 | 13 |
| Скорость впрыска, грамм/сек | 90 | 107 | 126 |
| Давление впрыска, Мпа | 208 | 174 | 148 |
| Скорость вращения шнека, | 220 | ||
| Узел смыкания | |
|---|---|
| Усилие смыкания, КН | 900 |
| Ход раскрытия, мм | 290 |
| Расстояние между направляющими, мм | 360*320 |
| Максимальная высота пресс-формы, мм | 380 |
| Минимальная высота пресс-формы, мм | 150 |
| Ход толкателя | 80 |
| Усилие толкателя, КН | 31 |
| Количество толкателей, шт | 5 |
| Диаметр центрирующего отверстия, мм | 125 |
| Основное | |
|---|---|
| Макс давление гидросистемы, Мпа | 16 |
| Мощность двигателя, КВт | 9 |
| Мощность сервомотора, КВт | |
| Мощность нагревателей, КВт | 6 |
| Габаритные размеры, м | 3.9*1.2*1.65 |
| Масса станка, тонн | 2,9 |
| Объем маслянного бака, литр | 150 |
| Узел впрыска | |||
|---|---|---|---|
| Диаметр шнека, мм | 32 | 35 | 38 |
| Соотношение длины к диаметру шнека, L/D | 24,8 | 22 | 20 |
| Объем впрыска (теоритич), см3 | 112 | 134 | 158 |
| Масса впрыска, грамм | 102 | 122 | 144 |
| Масса впрыска, OZ | 3,6 | 4,3 | 5 |
| Пластификацияонная производительность, грамм/сек | 10,4 | 11,6 | 13 |
| Скорость впрыска, грамм/сек | 72 | 86 | 101 |
| Давление впрыска, Мпа | 232 | 194 | 164 |
| Скорость вращения шнека, | 180 | ||
| Узел смыкания | |
|---|---|
| Усилие смыкания, КН | 920 |
| Ход раскрытия, мм | 330 |
| Расстояние между направляющими, мм | 370*370 |
| Максимальная высота пресс-формы, мм | 400 |
| Минимальная высота пресс-формы, мм | 150 |
| Ход толкателя | 100 |
| Усилие толкателя, КН | 31 |
| Количество толкателей, шт | 5 |
| Диаметр центрирующего отверстия, мм | 125 |
| Основное | |
|---|---|
| Макс давление гидросистемы, Мпа | 16 |
| Мощность двигателя, КВт | 9 |
| Мощность сервомотора, КВт | 12 |
| Мощность нагревателей, КВт | 7,2 |
| Габаритные размеры, м | 4.2*1.2*1.65 |
| Масса станка, тонн | 3,4 |
| Объем маслянного бака, литр | 150 |
| Узел впрыска | |||
|---|---|---|---|
| Диаметр шнека, мм | 35 | 38 | 42 |
| Соотношение длины к диаметру шнека, L/D | 22 | 20,2 | 18,4 |
| Объем впрыска (теоритич), см3 | 163 | 192 | 235 |
| Масса впрыска, грамм | 148 | 175 | 213 |
| Масса впрыска, OZ | 5,2 | 6,2 | 7,5 |
| Пластификацияонная производительность, грамм/сек | 12 | 17 | 23 |
| Скорость впрыска, грамм/сек | 89 | 105 | 128 |
| Давление впрыска, Мпа | 219 | 186 | 152 |
| Скорость вращения шнека, | 210 | ||
| Узел смыкания | |
|---|---|
| Усилие смыкания, КН | 1180 |
| Ход раскрытия, мм | 350 |
| Расстояние между направляющими, мм | 370*370 |
| Максимальная высота пресс-формы, мм | 380 |
| Минимальная высота пресс-формы, мм | 150 |
| Ход толкателя | 120 |
| Усилие толкателя, КН | 38 |
| Количество толкателей, шт | 5 |
| Диаметр центрирующего отверстия, мм | 125 |
| Основное | |
|---|---|
| Макс давление гидросистемы, Мпа | 16 |
| Мощность двигателя, КВт | 13 |
| Мощность сервомотора, КВт | |
| Мощность нагревателей, КВт | 7,3 |
| Габаритные размеры, м | 4.3*1.28*1.9 |
| Масса станка, тонн | 3,4 |
| Объем маслянного бака, литр | 230 |
| Узел впрыска | |||
|---|---|---|---|
| Диаметр шнека, мм | 35 | 38 | 42 |
| Соотношение длины к диаметру шнека, L/D | 23,8 | 22 | 19,9 |
| Объем впрыска (теоритич), см3 | 192 | 226 | 277 |
| Масса впрыска, грамм | 175 | 206 | 252 |
| Масса впрыска, OZ | 6,1 | 7,2 | 8,8 |
| Пластификацияонная производительность, грамм/сек | 12 | 17 | 23 |
| Скорость впрыска, грамм/сек | 89 | 105 | 128 |
| Давление впрыска, Мпа | 219 | 186 | 152 |
| Скорость вращения шнека, | 190 | ||
| Узел смыкания | |
|---|---|
| Усилие смыкания, КН | 1200 |
| Ход раскрытия, мм | 350 |
| Расстояние между направляющими, мм | 410*410 |
| Максимальная высота пресс-формы, мм | 450 |
| Минимальная высота пресс-формы, мм | 150 |
| Ход толкателя | 130 |
| Усилие толкателя, КН | 45 |
| Количество толкателей, шт | 5 |
| Диаметр центрирующего отверстия, мм | 125 |
| Основное | |
|---|---|
| Макс давление гидросистемы, Мпа | 16 |
| Мощность двигателя, КВт | 13 |
| Мощность сервомотора, КВт | 18,5 |
| Мощность нагревателей, КВт | 8,5 |
| Габаритные размеры, м | 4.4*1.28*1.9 |
| Масса станка, тонн | 3,6 |
| Объем маслянного бака, литр | 230 |
| Узел впрыска | |||
|---|---|---|---|
| Диаметр шнека, мм | 38 | 42 | 45 |
| Соотношение длины к диаметру шнека, L/D | 22,1 | 20 | 18,6 |
| Объем впрыска (теоритич), см3 | 226 | 277 | 318 |
| Масса впрыска, грамм | 206 | 252 | 289 |
| Масса впрыска, OZ | 7,2 | 8,8 | 10,1 |
| Пластификацияонная производительность, грамм/сек | 16 | 22 | 28 |
| Скорость впрыска, грамм/сек | 94 | 115 | 132 |
| Давление впрыска, Мпа | 208 | 171 | 149 |
| Скорость вращения шнека, | 185 | ||
| Узел смыкания | |
|---|---|
| Усилие смыкания, КН | 1480 |
| Ход раскрытия, мм | 380 |
| Расстояние между направляющими, мм | 410*410 |
| Максимальная высота пресс-формы, мм | 450 |
| Минимальная высота пресс-формы, мм | 160 |
| Ход толкателя | 120 |
| Усилие толкателя, КН | 50 |
| Количество толкателей, шт | 5 |
| Диаметр центрирующего отверстия, мм | 125 |
| Основное | |
|---|---|
| Макс давление гидросистемы, Мпа | 16 |
| Мощность двигателя, КВт | 13 |
| Мощность сервомотора, КВт | |
| Мощность нагревателей, КВт | 9,3 |
| Габаритные размеры, м | 4.5*1.35*1.9 |
| Масса станка, тонн | 4 |
| Объем маслянного бака, литр | 250 |
| Узел впрыска | |||
|---|---|---|---|
| Диаметр шнека, мм | 38 | 42 | 45 |
| Соотношение длины к диаметру шнека, L/D | 23,7 | 21,4 | 20 |
| Объем впрыска (теоритич), см3 | 226 | 277 | 318 |
| Масса впрыска, грамм | 206 | 252 | 289 |
| Масса впрыска, OZ | 7,3 | 8,9 | 10,2 |
| Пластификацияонная производительность, грамм/сек | 16 | 22 | 28 |
| Скорость впрыска, грамм/сек | 106 | 130 | 149 |
| Давление впрыска, Мпа | 223 | 183 | 159 |
| Скорость вращения шнека, | 220 | ||
| Узел смыкания | |
|---|---|
| Усилие смыкания, КН | 1500 |
| Ход раскрытия, мм | 400 |
| Расстояние между направляющими, мм | 430*430 |
| Максимальная высота пресс-формы, мм | 480 |
| Минимальная высота пресс-формы, мм | 160 |
| Ход толкателя | 130 |
| Усилие толкателя, КН | 45 |
| Количество толкателей, шт | 5 |
| Диаметр центрирующего отверстия, мм | 125 |
| Основное | |
|---|---|
| Макс давление гидросистемы, Мпа | 16 |
| Мощность двигателя, КВт | 13 |
| Мощность сервомотора, КВт | 18,5 |
| Мощность нагревателей, КВт | 10,3 |
| Габаритные размеры, м | 4.5*1.35*1.9 |
| Масса станка, тонн | 4 |
| Объем маслянного бака, литр | 250 |
| Узел впрыска | |||
|---|---|---|---|
| Диаметр шнека, мм | 42 | 45 | 50 |
| Соотношение длины к диаметру шнека, L/D | 23,6 | 22 | 19,8 |
| Объем впрыска (теоритич), см3 | 311 | 357 | 441 |
| Масса впрыска, грамм | 283 | 325 | 402 |
| Масса впрыска, OZ | 10 | 11,5 | 14,2 |
| Пластификацияонная производительность, грамм/сек | 20 | 27 | 34 |
| Скорость впрыска, грамм/сек | 138 | 160 | 196 |
| Давление впрыска, Мпа | 203 | 177 | 143 |
| Скорость вращения шнека, | 180 | ||
| Узел смыкания | |
|---|---|
| Усилие смыкания, КН | 1680 |
| Ход раскрытия, мм | 435 |
| Расстояние между направляющими, мм | 460*460 |
| Максимальная высота пресс-формы, мм | 520 |
| Минимальная высота пресс-формы, мм | 180 |
| Ход толкателя | 135 |
| Усилие толкателя, КН | 50 |
| Количество толкателей, шт | 5 |
| Диаметр центрирующего отверстия, мм | 125 |
| Основное | |
|---|---|
| Макс давление гидросистемы, Мпа | 16 |
| Мощность двигателя, КВт | 18,5 |
| Мощность сервомотора, КВт | |
| Мощность нагревателей, КВт | 12,3 |
| Габаритные размеры, м | 5.13*1.45*2.12 |
| Масса станка, тонн | 6 |
| Объем маслянного бака, литр | 300 |
| Узел впрыска | |||
|---|---|---|---|
| Диаметр шнека, мм | 42 | 45 | 50 |
| Соотношение длины к диаметру шнека, L/D | 23,6 | 22 | 19,8 |
| Объем впрыска (теоритич), см3 | 311 | 357 | 441 |
| Масса впрыска, грамм | 283 | 325 | 402 |
| Масса впрыска, OZ | 10 | 11,5 | 14,2 |
| Пластификацияонная производительность, грамм/сек | 20 | 27 | 34 |
| Скорость впрыска, грамм/сек | 138 | 160 | 196 |
| Давление впрыска, Мпа | 216 | 188 | 152 |
| Скорость вращения шнека, | 180 | ||
| Узел смыкания | |
|---|---|
| Усилие смыкания, КН | 1700 |
| Ход раскрытия, мм | 435 |
| Расстояние между направляющими, мм | 1700 |
| Максимальная высота пресс-формы, мм | 535 |
| Минимальная высота пресс-формы, мм | 180 |
| Ход толкателя | 145 |
| Усилие толкателя, КН | 53 |
| Количество толкателей, шт | 5 |
| Диаметр центрирующего отверстия, мм | 125 |
| Основное | |
|---|---|
| Макс давление гидросистемы, Мпа | 16 |
| Мощность двигателя, КВт | |
| Мощность сервомотора, КВт | 18,5 |
| Мощность нагревателей, КВт | 12,3 |
| Габаритные размеры, м | 5.13*1.45*2.12 |
| Масса станка, тонн | 6 |
| Объем маслянного бака, литр | 300 |
| Узел впрыска | |||
|---|---|---|---|
| Диаметр шнека, мм | 45 | 50 | 55 |
| Соотношение длины к диаметру шнека, L/D | 23,4 | 21 | 19,1 |
| Объем впрыска (теоритич), см3 | 397 | 490 | 593 |
| Масса впрыска, грамм | 362 | 446 | 540 |
| Масса впрыска, OZ | 12,8 | 15,7 | 19 |
| Пластификацияонная производительность, грамм/сек | 27 | 34 | 40 |
| Скорость впрыска, грамм/сек | 190 | 235 | 280 |
| Давление впрыска, Мпа | 207 | 168 | 139 |
| Скорость вращения шнека, | 210 | ||
| Узел смыкания | |
|---|---|
| Усилие смыкания, КН | 2200 |
| Ход раскрытия, мм | 485 |
| Расстояние между направляющими, мм | 530*530 |
| Максимальная высота пресс-формы, мм | 550 |
| Минимальная высота пресс-формы, мм | 200 |
| Ход толкателя | 142 |
| Усилие толкателя, КН | 70 |
| Количество толкателей, шт | 9 |
| Диаметр центрирующего отверстия, мм | 160 |
| Основное | |
|---|---|
| Макс давление гидросистемы, Мпа | 16 |
| Мощность двигателя, КВт | |
| Мощность сервомотора, КВт | 23 |
| Мощность нагревателей, КВт | 14,8 |
| Габаритные размеры, м | 5.6*1.5*2.2 |
| Масса станка, тонн | 7 |
| Объем маслянного бака, литр | 320 |
| Узел впрыска | |||
|---|---|---|---|
| Диаметр шнека, мм | 55 | 60 | 64 |
| Соотношение длины к диаметру шнека, L/D | 22,8 | 21 | 19,7 |
| Объем впрыска (теоритич), см3 | 640 | 760 | 865 |
| Масса впрыска, грамм | 580 | 692 | 787 |
| Масса впрыска, OZ | 20,5 | 24,4 | 27,8 |
| Пластификацияонная производительность, грамм/сек | 40 | 52 | 64 |
| Скорость впрыска, грамм/сек | 235 | 280 | 320 |
| Давление впрыска, Мпа | 193 | 162 | 143 |
| Скорость вращения шнека, | 180 | ||
| Узел смыкания | |
|---|---|
| Усилие смыкания, КН | 2700 |
| Ход раскрытия, мм | 553 |
| Расстояние между направляющими, мм | 580*580 |
| Максимальная высота пресс-формы, мм | 580 |
| Минимальная высота пресс-формы, мм | 220 |
| Ход толкателя | 150 |
| Усилие толкателя, КН | 70 |
| Количество толкателей, шт | 9 |
| Диаметр центрирующего отверстия, мм | 160 |
| Основное | |
|---|---|
| Макс давление гидросистемы, Мпа | 16 |
| Мощность двигателя, КВт | |
| Мощность сервомотора, КВт | 31 |
| Мощность нагревателей, КВт | 16,8 |
| Габаритные размеры, м | 5.9X1.6X2.2 |
| Масса станка, тонн | 7,7 |
| Объем маслянного бака, литр | 360 |
| Узел впрыска | |||
|---|---|---|---|
| Диаметр шнека, мм | 65 | 70 | 75 |
| Соотношение длины к диаметру шнека, L/D | 23,4 | 21,8 | 20,3 |
| Объем впрыска (теоритич), см3 | 1145 | 1327 | 1524 |
| Масса впрыска, грамм | 1042 | 1208 | 1386 |
| Масса впрыска, OZ | 36 | 42 | 48 |
| Пластификацияонная производительность, грамм/сек | 58 | 65 | 72 |
| Скорость впрыска, грамм/сек | 273 | 317 | 364 |
| Давление впрыска, Мпа | 194 | 168 | 146 |
| Скорость вращения шнека, | 160 | ||
| Узел смыкания | |
|---|---|
| Усилие смыкания, КН | 3500 |
| Ход раскрытия, мм | 650 |
| Расстояние между направляющими, мм | 720*670 |
| Максимальная высота пресс-формы, мм | 740 |
| Минимальная высота пресс-формы, мм | 250 |
| Ход толкателя | 160 |
| Усилие толкателя, КН | 100 |
| Количество толкателей, шт | 13 |
| Диаметр центрирующего отверстия, мм | 160 |
| Основное | |
|---|---|
| Макс давление гидросистемы, Мпа | 16 |
| Мощность двигателя, КВт | |
| Мощность сервомотора, КВт | 37 |
| Мощность нагревателей, КВт | 20 |
| Габаритные размеры, м | 7.0*1.75*2.2 |
| Масса станка, тонн | 11 |
| Объем маслянного бака, литр | 600 |
| Узел впрыска | |||
|---|---|---|---|
| Диаметр шнека, мм | 70 | 75 | 80 |
| Соотношение длины к диаметру шнека, L/D | 22,5 | 21 | 19,5 |
| Объем впрыска (теоритич), см3 | 1385 | 1590 | 1809 |
| Масса впрыска, грамм | 1260 | 1446 | 1646 |
| Масса впрыска, OZ | 44 | 51 | 58 |
| Пластификацияонная производительность, грамм/сек | 62 | 68 | 74 |
| Скорость впрыска, грамм/сек | 330 | 380 | 430 |
| Давление впрыска, Мпа | 199 | 173 | 152 |
| Скорость вращения шнека, | 150 | ||
| Узел смыкания | |
|---|---|
| Усилие смыкания, КН | 4100 |
| Ход раскрытия, мм | 715 |
| Расстояние между направляющими, мм | 770*720 |
| Максимальная высота пресс-формы, мм | 780 |
| Минимальная высота пресс-формы, мм | 250 |
| Ход толкателя | 180 |
| Усилие толкателя, КН | 125 |
| Количество толкателей, шт | 13 |
| Диаметр центрирующего отверстия, мм | 160 |
| Основное | |
|---|---|
| Макс давление гидросистемы, Мпа | 16 |
| Мощность двигателя, КВт | |
| Мощность сервомотора, КВт | 45 |
| Мощность нагревателей, КВт | 25 |
| Габаритные размеры, м | 7.3*2.0*2.4 |
| Масса станка, тонн | 15 |
| Объем маслянного бака, литр | 700 |
| Узел впрыска | |||
|---|---|---|---|
| Диаметр шнека, мм | 75 | 80 | 85 |
| Соотношение длины к диаметру шнека, L/D | 22,4 | 21 | 19,8 |
| Объем впрыска (теоритич), см3 | 1722 | 1959 | 2212 |
| Масса впрыска, грамм | 1567 | 1783 | 2013 |
| Масса впрыска, OZ | 55 | 63 | 71 |
| Пластификацияонная производительность, грамм/сек | 65 | 72 | 78 |
| Скорость впрыска, грамм/сек | 382 | 435 | 491 |
| Давление впрыска, Мпа | 191 | 168 | 148 |
| Скорость вращения шнека, | 160 | ||
| Узел смыкания | |
|---|---|
| Усилие смыкания, КН | 4800 |
| Ход раскрытия, мм | 780 |
| Расстояние между направляющими, мм | 780*780 |
| Максимальная высота пресс-формы, мм | 800 |
| Минимальная высота пресс-формы, мм | 300 |
| Ход толкателя | 200 |
| Усилие толкателя, КН | 125 |
| Количество толкателей, шт | 13 |
| Диаметр центрирующего отверстия, мм | 160 |
| Основное | |
|---|---|
| Макс давление гидросистемы, Мпа | 16 |
| Мощность двигателя, КВт | |
| Мощность сервомотора, КВт | 55/31*2 |
| Мощность нагревателей, КВт | 30 |
| Габаритные размеры, м | 8.1*2.2*2.5 |
| Масса станка, тонн | 18 |
| Объем маслянного бака, литр | 900 |
| Узел впрыска | |||
|---|---|---|---|
| Диаметр шнека, мм | 80 | 85 | 90 |
| Соотношение длины к диаметру шнека, L/D | 22,3 | 21 | 19,8 |
| Объем впрыска (теоритич), см3 | 2210 | 2498 | 2800 |
| Масса впрыска, грамм | 2011 | 2273 | 2548 |
| Масса впрыска, OZ | 71 | 81 | 90 |
| Пластификацияонная производительность, грамм/сек | 70 | 75 | 82 |
| Скорость впрыска, грамм/сек | 426 | 480 | 538 |
| Давление впрыска, Мпа | 184 | 163 | 145 |
| Скорость вращения шнека, | 150 | ||
| Узел смыкания | |
|---|---|
| Усилие смыкания, КН | 5600 |
| Ход раскрытия, мм | 820 |
| Расстояние между направляющими, мм | 830*830 |
| Максимальная высота пресс-формы, мм | 850 |
| Минимальная высота пресс-формы, мм | 350 |
| Ход толкателя | 230 |
| Усилие толкателя, КН | 150 |
| Количество толкателей, шт | 13 |
| Диаметр центрирующего отверстия, мм | 200 |
| Основное | |
|---|---|
| Макс давление гидросистемы, Мпа | 16 |
| Мощность двигателя, КВт | |
| Мощность сервомотора, КВт | 55/31*2 |
| Мощность нагревателей, КВт | 34 |
| Габаритные размеры, м | 8.9*2.2*2.6 |
| Масса станка, тонн | 21 |
| Объем маслянного бака, литр | 1100 |
| Узел впрыска | ||||
|---|---|---|---|---|
| Диаметр шнека, мм | 90 | 95 | 100 | 105 |
| Соотношение длины к диаметру шнека, L/D | 22,2 | 21 | 20 | 19 |
| Объем впрыска (теоритич), см3 | 2735 | 3048 | 3377 | 3723 |
| Масса впрыска, грамм | 2489 | 2774 | 3073 | 3388 |
| Масса впрыска, OZ | 88 | 98 | 108 | 119 |
| Пластификацияонная производительность, грамм/сек | 73 | 80 | 90 | 100 |
| Скорость впрыска, грамм/сек | 552 | 612 | 679 | 748 |
| Давление впрыска, Мпа | 186 | 167 | 151 | 137 |
| Скорость вращения шнека, | 140 | |||
| Узел смыкания | |
|---|---|
| Усилие смыкания, КН | 6500 |
| Ход раскрытия, мм | 900 |
| Расстояние между направляющими, мм | 880*880 |
| Максимальная высота пресс-формы, мм | 900 |
| Минимальная высота пресс-формы, мм | 350 |
| Ход толкателя | 250 |
| Усилие толкателя, КН | 200 |
| Количество толкателей, шт | 17 |
| Диаметр центрирующего отверстия, мм | 200 |
| Основное | |
|---|---|
| Макс давление гидросистемы, Мпа | 16 |
| Мощность двигателя, КВт | |
| Мощность сервомотора, КВт | 30+37 |
| Мощность нагревателей, КВт | 42 |
| Габаритные размеры, м | 9.8*2.3*2.7 |
| Масса станка, тонн | 28 |
| Объем маслянного бака, литр | 1200 |
| Узел впрыска | ||||
|---|---|---|---|---|
| Диаметр шнека, мм | 90 | 95 | 105 | 110 |
| Соотношение длины к диаметру шнека, L/D | 23,2 | 22 | 20 | 19 |
| Объем впрыска (теоритич), см3 | 2990 | 3331 | 4070 | 4466 |
| Масса впрыска, грамм | 2720 | 3031 | 3703 | 4064 |
| Масса впрыска, OZ | 96 | 107 | 130 | 143 |
| Пластификацияонная производительность, грамм/сек | 72 | 80 | 95 | 105 |
| Скорость впрыска, грамм/сек | 585 | 650 | 795 | 870 |
| Давление впрыска, Мпа | 201 | 180 | 148 | 135 |
| Скорость вращения шнека, | 110 | |||
| Узел смыкания | |
|---|---|
| Усилие смыкания, КН | 7800 |
| Ход раскрытия, мм | 980 |
| Расстояние между направляющими, мм | 980*980 |
| Максимальная высота пресс-формы, мм | 960 |
| Минимальная высота пресс-формы, мм | 400 |
| Ход толкателя | 280 |
| Усилие толкателя, КН | 212 |
| Количество толкателей, шт | 21 |
| Диаметр центрирующего отверстия, мм | 250 |
| Основное | |
|---|---|
| Макс давление гидросистемы, Мпа | 16 |
| Мощность двигателя, КВт | |
| Мощность сервомотора, КВт | 37+37 |
| Мощность нагревателей, КВт | 54,3 |
| Габаритные размеры, м | 11.43*2.4*3.14 |
| Масса станка, тонн | 36 |
| Объем маслянного бака, литр | 1350 |
| Узел впрыска | ||||
|---|---|---|---|---|
| Диаметр шнека, мм | 100 | 110 | 120 | 130 |
| Соотношение длины к диаметру шнека, L/D | 24,2 | 22 | 20,2 | 18,6 |
| Объем впрыска (теоритич), см3 | 4398 | 5321 | 6333 | 7433 |
| Масса впрыска, грамм | 4002 | 4842 | 5763 | 6764 |
| Масса впрыска, OZ | 141 | 171 | 203 | 239 |
| Пластификацияонная производительность, грамм/сек | 98 | 110 | 120 | 130 |
| Скорость впрыска, грамм/сек | 708 | 804 | 936 | 1099 |
| Давление впрыска, Мпа | 212 | 175 | 147 | 125 |
| Скорость вращения шнека, | 110 | |||
| Узел смыкания | |
|---|---|
| Усилие смыкания, КН | 11000 |
| Ход раскрытия, мм | 1220 |
| Расстояние между направляющими, мм | 1160*1160 |
| Максимальная высота пресс-формы, мм | 1250 |
| Минимальная высота пресс-формы, мм | 500 |
| Ход толкателя | 325 |
| Усилие толкателя, КН | 245 |
| Количество толкателей, шт | 21 |
| Диаметр центрирующего отверстия, мм | 250 |
| Основное | |
|---|---|
| Макс давление гидросистемы, Мпа | 16 |
| Мощность двигателя, КВт | |
| Мощность сервомотора, КВт | 37+55 |
| Мощность нагревателей, КВт | 71 |
| Габаритные размеры, м | 12.5*2.6*3.3 |
| Масса станка, тонн | 53 |
| Объем маслянного бака, литр | 1800 |
Оставьте заявку и мы предоставим вам лучшее предложение!
