Вертикальный термопластавтомат
Усилие смыкания: 150-1200 kn
Объем впрыска: 41 – 492 см3
Расстояние между колонн: 280 – 140 – 600-600 мм
Усилие смыкания: 254 – 943 kn
Объем впрыска: 62 – 286 см3
Расстояние между колонн: 370*200 – 550*360 мм
Назначение: для изготовления изделий с множеством закладных элементов, где время установки закладных занимает существенную часть всего цикла литья
Усилие смыкания: 300 – 1200 kn
Объем впрыска: 69 – 467 см3
Назначение: Еще большая производительность. Литье с двумя, тремя или четырьмя нижними полу формами.
Усилие смыкания: 150 – 1200 kn
Объем впрыска: 41 – 392 см3
Расстояние между колонн: 280*140 – 610*510 мм
Назначение: Увеличенная производительность. Оптимально для работы с закладными элементами.
Усилие смыкания: 150 – 1200 kn
Объем впрыска: 41 – 392 см3
Расстояние между колонн: 280*140 – 610*510 мм
Назначение: литье мелкосерийный партий и изделий с закладными элементами

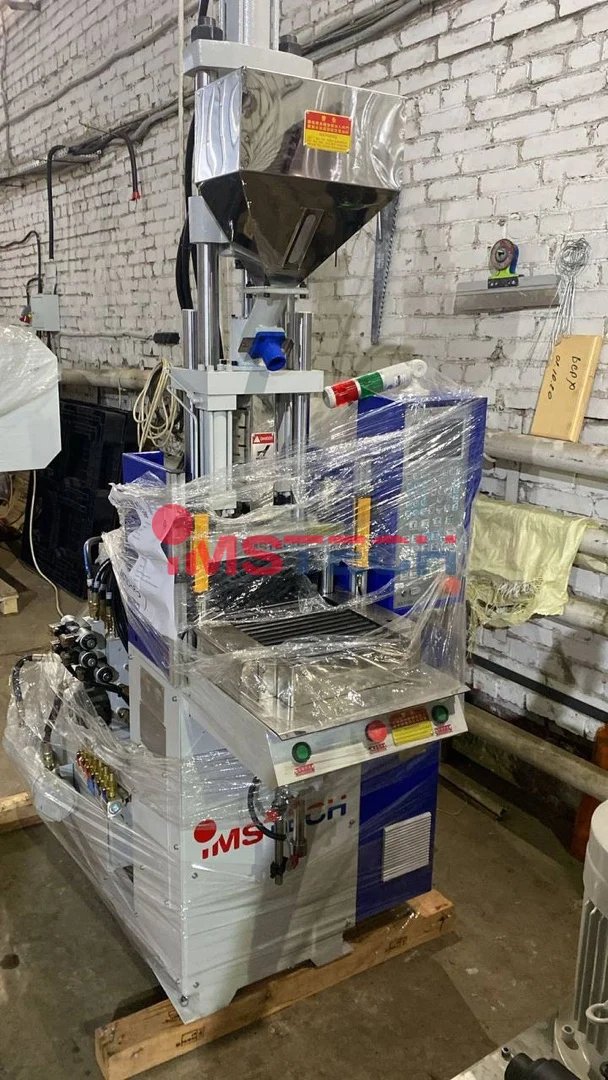

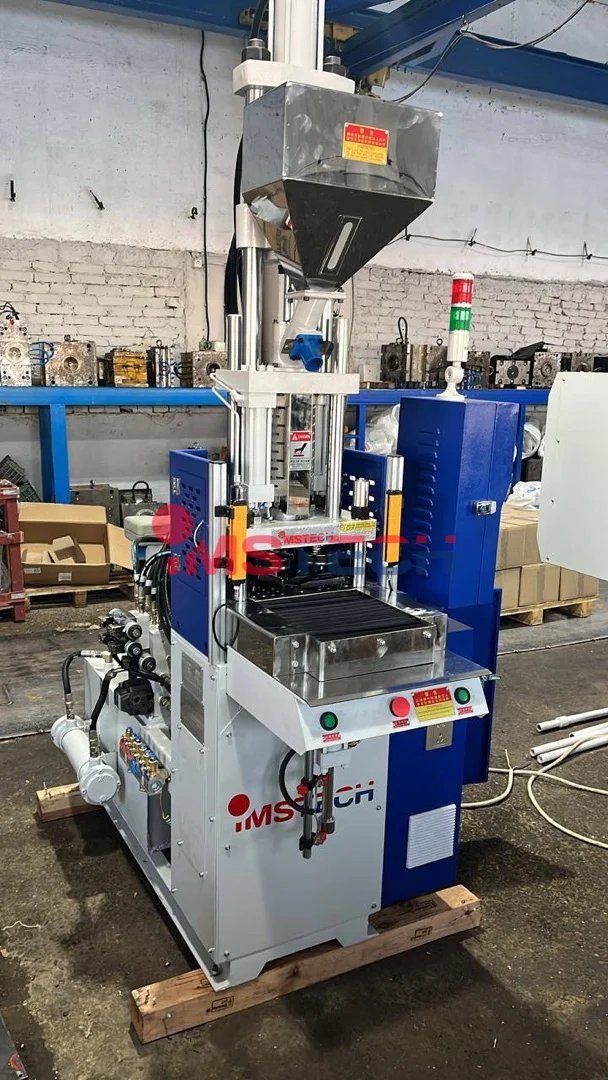

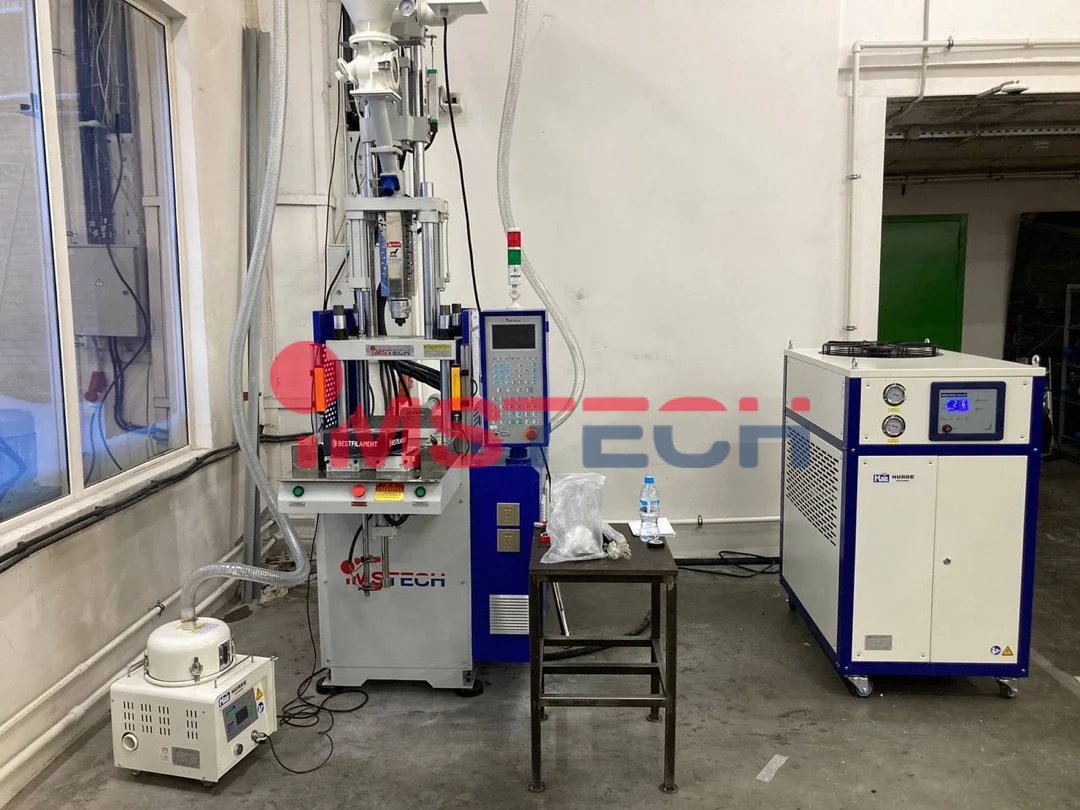

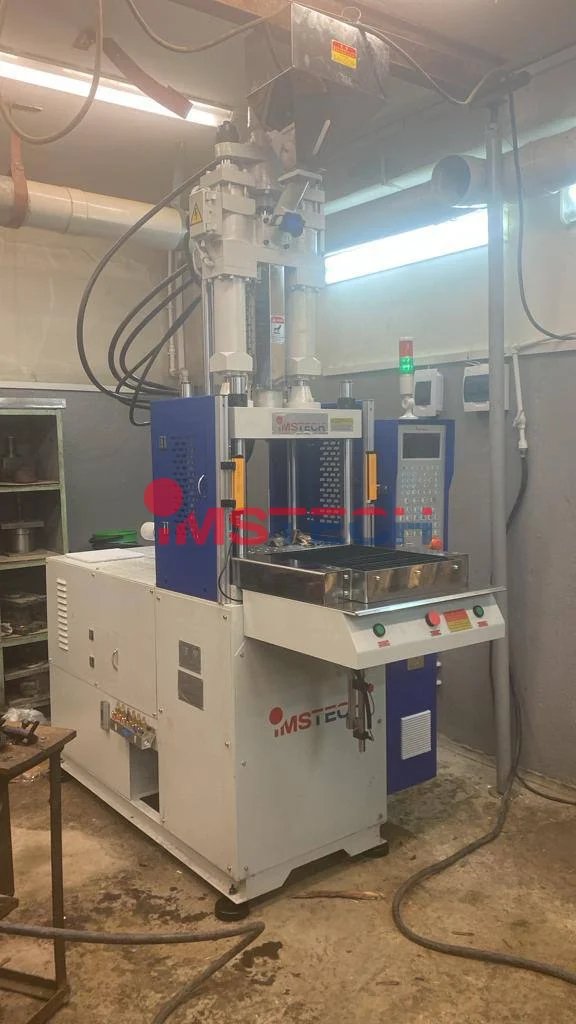

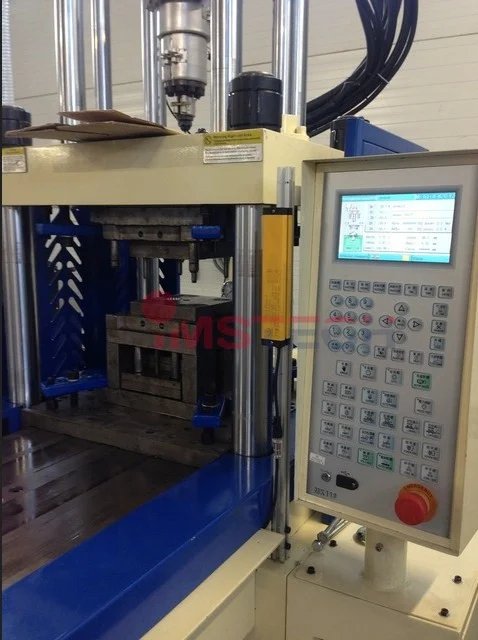

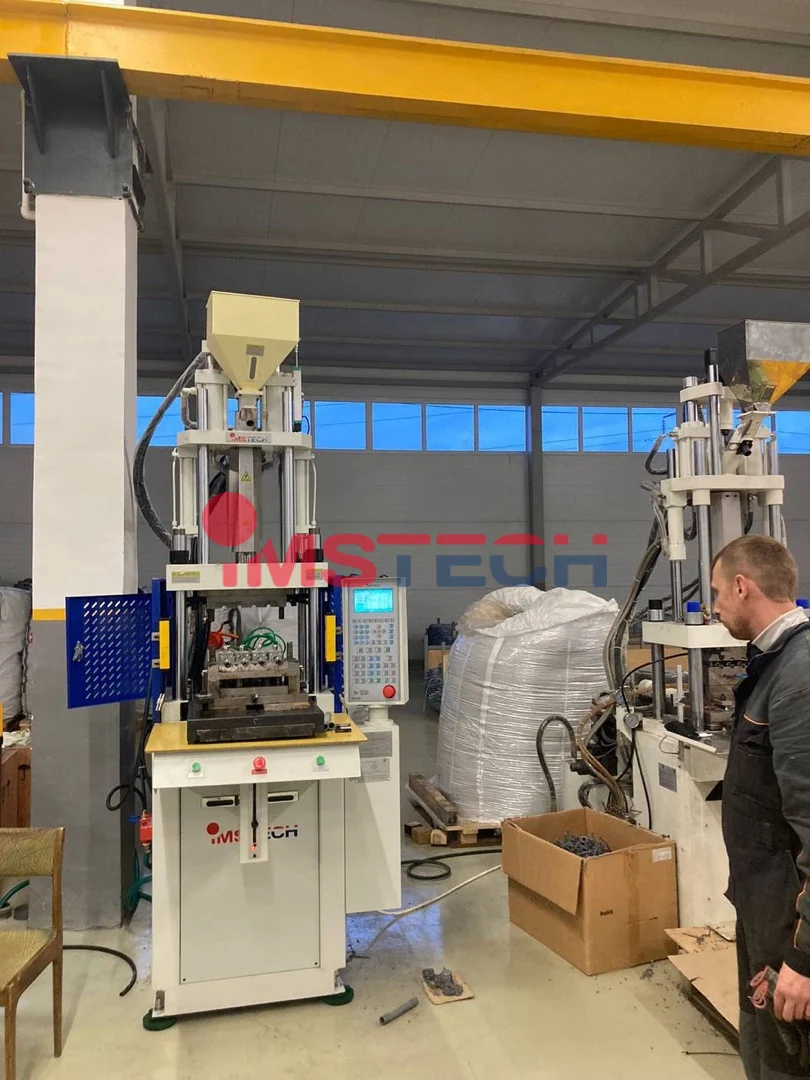

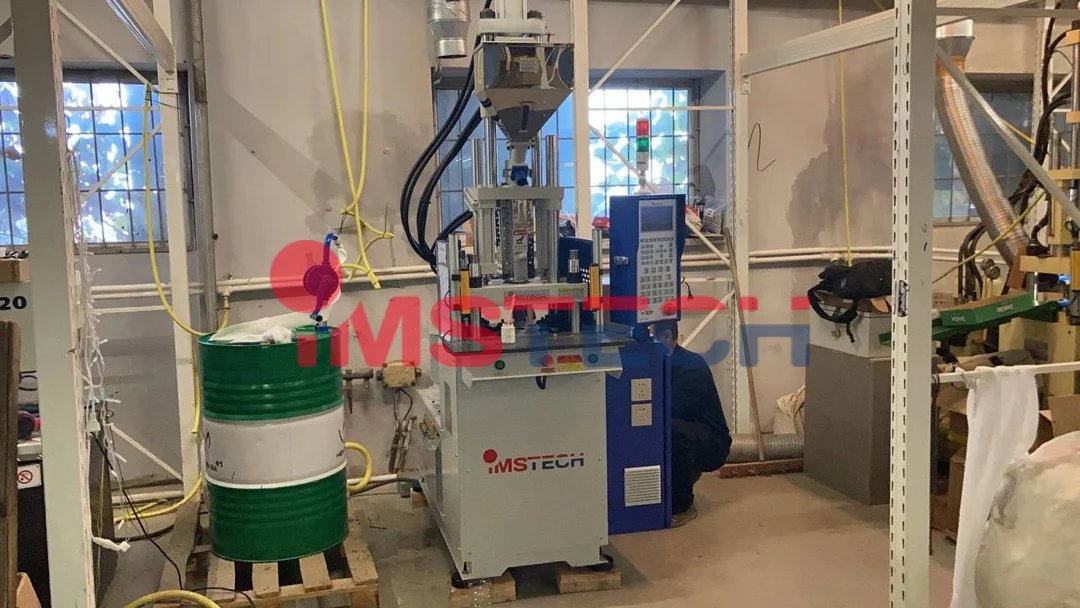

Выполненные работы
Вертикальные термопластавтоматы – оборудование для создания автозапчастей, сетевых шнуров, разъемов и других деталей из полимерных материалов. Компания Имстек специализируется на производстве вертикальных ТПА, поэтому здесь можно купить качественные, износостойкие и надежные изделия. Расходными материалами для оборудования служат материалы, поставляемые надежными партнерами фирмы из Китая и Тайвани.
Технические характеристики
Вертикальные ТПА обладают следующими техническими характеристиками:
- усилие смыкания — от 15 до 300 тонн в зависимости от модели;
- объем впрыска — от 41 до 292 см3;
- давление впрыска — от 1627 до 1556 кг/см2;
- мощность двигателя — от 2.2 до 15 Квт;
- общая мощность — от 4,15 до 25,4 Квт;
- уникальная система защиты гарантирует безопасность персонала.
В ассортименте компании представлены вертикальные термопластавтоматы с челночным, поворотным и выдвижным столом.
– Гидравлический узел смыкания движется по 4-м направляющим.
– Возможна поставка машин с усилием смыкания от 15 до 300 тонн, объемом впрыска от 22 до 1000 см3

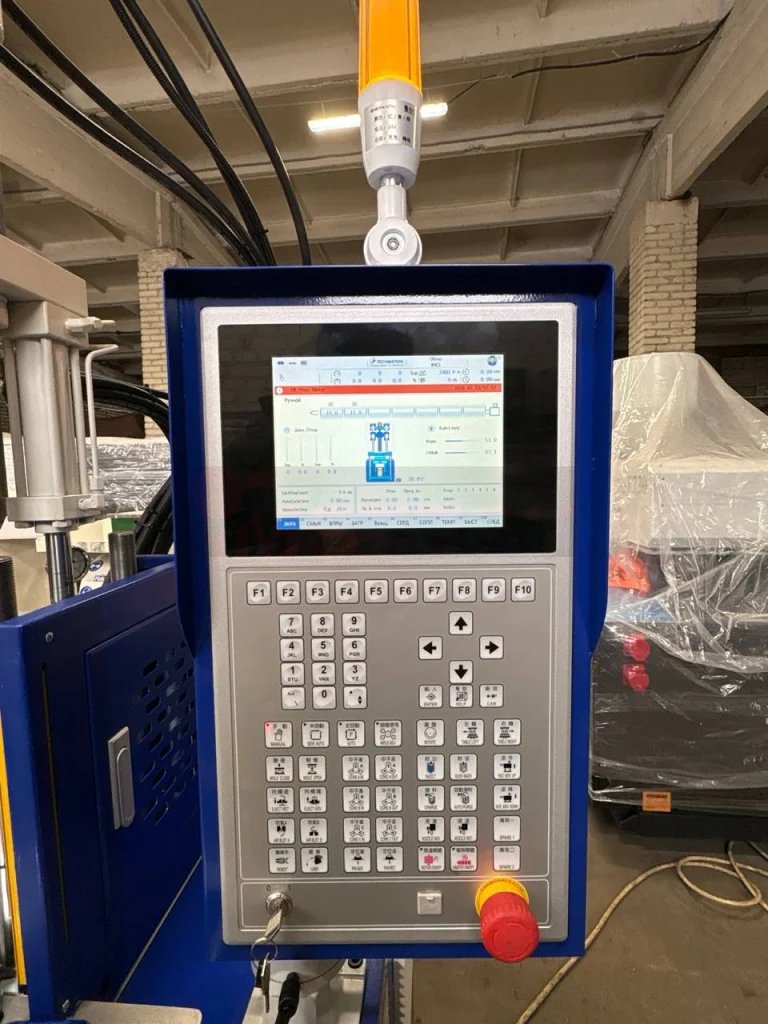

– Компьютерная панель управления с возможностью запоминания параметров литья пресс-формы и переноса данных на другие вертикальные термопластавтмоаты.
– Уникальная система защиты (электронная, механическая и гидравлическая) обеспечивает долговечность пресс-формы и безопасность работы персонала.
| Наименование | Ед. измерения | TA-150 | TA-300 | TA-400 | TA-600 | TA-800 | TA-1000 | TA-1200 | |||||||
| Диаметр шнека | мм | 22 | 25 | 28 | 32 | 32 | 35 | 35 | 40 | 40 | 45 | 42 | 46 | 45 | 50 |
| Давление впрыска | кг/см2 | 1627 | 1260 | 1446 | 1260 | 1792 | 1494 | 1717 | 1312 | 1785 | 1619 | 1713 | 1429 | 1918 | 1556 |
| Объем впрыска (теор) | см3 | 41 | 52 | 88 | 111 | 128 | 153 | 153 | 200 | 214 | 235 | 249 | 300 | 318 | 292 |
| Масса впрыска | грамм | 37 | 47 | 92 | 117 | 134 | 160 | 160 | 210 | 223 | 246 | 261 | 314 | 334 | 411 |
| Скорость впрыска | см3/сек | 32 | 41 | 78 | 92 | 95 | 102 | 96 | 125 | 125 | 138 | 130 | 158 | 117 | 150 |
| Количество зон нагрева | шт | 2 | 3 | 3 | 3 | 3 | 4 | 4 | |||||||
| Усилие смыкания | kn | 150 | 300 | 400 | 600 | 800 | 1000 | 1200 | |||||||
| Расстояние между направляющими | мм | 280×140 | 370×200 | 410×250 | 470×340 | 500×350 | 550×360 | 610×510 | |||||||
| Размер верхней плиты | мм | 400×250 | 495×325 | 555×380 | 620×490 | 665×480 | 820×600 | 840×740 | |||||||
| Размер нижней плиты | мм | 445×285 | 540×380 | 580×420 | 655×540 | 735×550 | 880×660 | 930×800 | |||||||
| Минимальная высота формы | мм | 110 | 120 | 195 | 230 | 260 | 300 | 250 | |||||||
| Ход плиты | мм | 185 | 180 | 200 | 200 | 260 | 280 | 300 | |||||||
| Максимальный межплитный просвет | мм | 295 | 300 | 395 | 430 | 520 | 580 | 550 | |||||||
| Усилие толкателя | kn | 13 | 13 | 22 | 22 | 39 | 53 | 46 | |||||||
| Ход толкателя | мм | 35 | 35 | 35 | 45 | 55 | 65 | 75 | |||||||
| Максимальное давление в гидросистеме | кс/см2 | 140 | 140 | 140 | 140 | 140 | 140 | 140 | |||||||
| Объем маслянного бака | литр | 90 | 140 | 180 | 230 | 280 | 350 | 400 | |||||||
| Мощность двигателя | Квт | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 15 | |||||||
| Мощность нагревателей | Квт | 1,95 | 3,3 | 3,3 | 4,5 | 5,4 | 6,3 | 10,4 | |||||||
| Общая мощность | Квт | 4,15 | 7 | 8,8 | 12 | 16,4 | 21,3 | 25,4 | |||||||
| Масса | кг | 895 | 1100 | 1600 | 2100 | 2789 | 3800 | 6700 | |||||||
| Габаритные размеры | см | 120x90x220 | 130x90x235 | 170x100x235 | 180x110x280 | 194x109x320 | 209x112x330 | 200x140x400 | |||||||
Преимущества и особенности литьевых машин
Imstech завоевала доверие множества клиентов по множеству причин, среди которых отменное качество вертикальных машин ТПА. Главными достоинствами оборудования являются:
- Простое управление. Устройство обладает панелью управления с цветным дисплеем. Более того, управление машиной можно автоматизировать практически на 100%. Схема обработки материала записывается в память компьютера и может легко передаваться между аналогичными устройствами.
- Стоимость. Термопластавтомат вертикальный обладает доступной стоимостью, поэтому данное оборудование может позволить себе компания с небольшим бюджетом. Наиболле бюджетными и востребованными вертиклаьными термопластавтоматами являются TA-150 и TA-300.
- Универсальность в применении. Вертикальные ТПА используются для литья партий тестируемых деталей, изделий с закладными компонентами, для мелкосерийного литья, изготовления сетевых шнуров и т.д.
- Возможность автоматизации. В оборудование можно встроить компьютеризированные системы для закладки/извлечения деталей. Кроме того, можно создать проект по изготовлению определенной детали под заказ клиента с учетом пожеланий
- Гарантия. Компания предоставляет гарантийное обслуживание продукции сроком 2 года. Сервисные инженеры готовы модернизировать оборудование и устранить неисправность как можно оперативнее.
- Термопластатвоматы TA-400 и TA-600 наиболее востребованы у производителей корпусных изделий при работе с закладными элементами.
