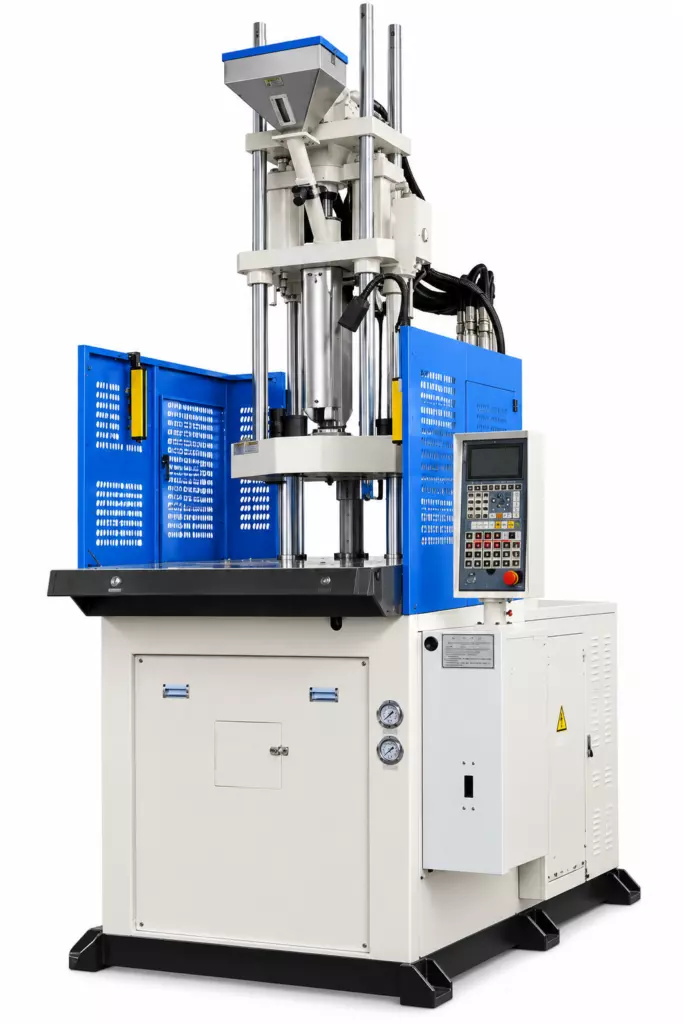

Вертикальный ТПА с поворотным столом несет на столе 2-4 нижние полуматрицы.
Вертикальный ТПА с поворотным столом несет на столе 2-4 нижние полуматрицы. Это облегчает установку закладных элементов и не снижает эффективность производства.
Стол запускается гидравлическим мотором: он обеспечивает точность работы и плавное закрытие полуматриц. Монтаж и настройка простые. Работой станка управляет один оператор через компьютерную панель с LCD-монитором, автоматизированная система следит за процессом.
Вертикальный станок с поворотным столом особенно рекомендуют для крупных партий: медицинских изделий, деталей для автомобилестроения и других отраслей. В линейке усилие смыкания от 300 до 1200 кН, объем впрыска от 69 до 467 см³, диаметр поворотного стола от Ø700 мм. Таблицы по моделям лежат на вкладке «Характеристики».
Мы поставляем вертикальные термопластавтоматы с поворотным столом по России и даем техническую поддержку. Гарантия 24 месяца на большинство позиций с даты ввода в эксплуатацию. Как выбрать станок: Подробнее о вертикальных термопластавтоматах. Другие типы стола: Подробнее о ТПА с выдвижным столом и Подробнее о ТПА с двойным челночным столом.
| Усилие смыкания | 300 — 1200 кН |
| Объем впрыска | 69 — 467 см3 |
| Узел впрыска | ||
|---|---|---|
| Диаметр шнека, мм | 25 | 28 |
| Давление впрыска, кг/см2 | 1960 | 1563 |
| Объем впрыска (теор), см3 | 69 | 86 |
| Масса впрыска, грамм | 63 | 78 |
| Скорость впрыска, см3/сек | 38 | 48 |
| Количество зон нагрева, шт | 3 | |
| Узел смыкания | |
|---|---|
| Усилие смыкания, кН | 300 |
| Диаметр поворотного стола, мм | Ø700 |
| Минимальная высота формы, мм | 120/170 |
| Ход плиты, мм | 180 |
| Максимальный межплитный просвет, мм | 300/350 |
| Усилие толкателя, кН | 23 |
| Ход толкателя, мм | 50 |
| Основное | |
|---|---|
| Максимальное давление в гидросистеме, кг/см2 | 140 |
| Объем маслянного бака, литр | 231 |
| Мощность двигателя, кВт | 4 |
| Мощность нагревателей, кВт | 2,7 |
| Общая мощность, кВт | 6,7 |
| Масса, кг | 1540 |
| Габаритные размеры, см | 184*120*220 |
| Узел впрыска | ||
|---|---|---|
| Диаметр шнека, мм | 30 | 32 |
| Давление впрыска, кг/см2 | 1361 | 1196 |
| Объем впрыска (теор), см3 | 99 | 113 |
| Масса впрыска, грамм | 90 | 102 |
| Скорость впрыска, см3/сек | 68 | 77 |
| Количество зон нагрева, шт | 3 | |
| Узел смыкания | |
|---|---|
| Усилие смыкания, кН | 400 |
| Диаметр поворотного стола, мм | Ø760 |
| Минимальная высота формы, мм | 150/200 |
| Ход плиты, мм | 200 |
| Максимальный межплитный просвет, мм | 350/400 |
| Усилие толкателя, кН | 23 |
| Ход толкателя, мм | 50 |
| Основное | |
|---|---|
| Максимальное давление в гидросистеме, кг/см2 | 140 |
| Объем маслянного бака, литр | 298 |
| Мощность двигателя, кВт | 5,5 |
| Мощность нагревателей, кВт | 2,7 |
| Общая мощность, кВт | 8,2 |
| Масса, кг | 1790 |
| Габаритные размеры, см | 200*130*220 |
| Узел впрыска | ||
|---|---|---|
| Диаметр шнека, мм | 34 | 36 |
| Давление впрыска, кг/см2 | 1817 | 1620 |
| Объем впрыска (теор), см3 | 141 | 158 |
| Масса впрыска, грамм | 128 | 143 |
| Скорость впрыска, см3/сек | 66 | 74 |
| Количество зон нагрева, шт | 3 | |
| Узел смыкания | |
|---|---|
| Усилие смыкания, кН | 600 |
| Диаметр поворотного стола, мм | Ø840 |
| Минимальная высота формы, мм | 200/250 |
| Ход плиты, мм | 220 |
| Максимальный межплитный просвет, мм | 420/470 |
| Усилие толкателя, кН | 32 |
| Ход толкателя, мм | 60 |
| Основное | |
|---|---|
| Максимальное давление в гидросистеме, кг/см2 | 140 |
| Объем маслянного бака, литр | 355 |
| Мощность двигателя, кВт | 7,5 |
| Мощность нагревателей, кВт | 4 |
| Общая мощность, кВт | 11,5 |
| Масса, кг | 2450 |
| Габаритные размеры, см | 220*135*250 |
| Узел впрыска | ||
|---|---|---|
| Диаметр шнека, мм | 38 | 40 |
| Давление впрыска, кг/см2 | 1454 | 1313 |
| Объем впрыска (теор), см3 | 176 | 195 |
| Масса впрыска, грамм | 160 | 177 |
| Скорость впрыска, см3/сек | 82 | 91 |
| Количество зон нагрева, шт | 3 | |
| Узел смыкания | |
|---|---|
| Усилие смыкания, кН | 800 |
| Диаметр поворотного стола, мм | Ø920 |
| Минимальная высота формы, мм | 200/250 |
| Ход плиты, мм | 220 |
| Максимальный межплитный просвет, мм | 420/470 |
| Усилие толкателя, кН | 32 |
| Ход толкателя, мм | 60 |
| Основное | |
|---|---|
| Максимальное давление в гидросистеме, кг/см2 | 140 |
| Объем маслянного бака, литр | 416 |
| Мощность двигателя, кВт | 7,5 |
| Мощность нагревателей, кВт | 4 |
| Общая мощность, кВт | 11,5 |
| Масса, кг | 2910 |
| Габаритные размеры, см | 230*140*280 |
| Узел впрыска | ||
|---|---|---|
| Диаметр шнека, мм | 42 | 45 |
| Давление впрыска, кг/см2 | 1714 | 1493 |
| Объем впрыска (теор), см3 | 249 | 286 |
| Масса впрыска, грамм | 227 | 260 |
| Скорость впрыска, см3/сек | 100 | 115 |
| Количество зон нагрева, шт | 4 | |
| Узел смыкания | |
|---|---|
| Усилие смыкания, кН | 1000 |
| Диаметр поворотного стола, мм | Ø1000 |
| Минимальная высота формы, мм | 250/300 |
| Ход плиты, мм | 250 |
| Максимальный межплитный просвет, мм | 500/550 |
| Усилие толкателя, кН | 53 |
| Ход толкателя, мм | 65 |
| Основное | |
|---|---|
| Максимальное давление в гидросистеме, кг/см2 | 140 |
| Объем маслянного бака, литр | 552 |
| Мощность двигателя, кВт | 15 |
| Мощность нагревателей, кВт | 6,3 |
| Общая мощность, кВт | 21,3 |
| Масса, кг | 3554 |
| Габаритные размеры, см | 246*150*323 |
| Узел впрыска | ||
|---|---|---|
| Диаметр шнека, мм | 46 | 52 |
| Давление впрыска, кг/см2 | 1293 | 1716 |
| Объем впрыска (теор), см3 | 365 | 467 |
| Масса впрыска, грамм | 325 | 415 |
| Скорость впрыска, см3/сек | 117 | 150 |
| Количество зон нагрева, шт | 4 | |
| Узел смыкания | |
|---|---|
| Усилие смыкания, кН | 1200 |
| Диаметр поворотного стола, мм | Ø1200 |
| Минимальная высота формы, мм | 250 |
| Ход плиты, мм | 300 |
| Максимальный межплитный просвет, мм | 550 |
| Усилие толкателя, кН | 46 |
| Ход толкателя, мм | 75 |
| Основное | |
|---|---|
| Максимальное давление в гидросистеме, кг/см2 | 140 |
| Объем маслянного бака, литр | 400 |
| Мощность двигателя, кВт | 15 |
| Мощность нагревателей, кВт | 10,4 |
| Общая мощность, кВт | 25,4 |
| Масса, кг | 6800 |
| Габаритные размеры, см | 280*189*355 |
Отгрузка оборудования осуществляется самовывозом с нашего склада, расположенного в Ближайшем Подмосковье (г. Апрелевка, 20 километров по Киевскому шоссе). При отгрузке оборудования мы осуществляем бесплатную погрузку и надежное крепление груза.
Так же мы сотрудничаем с лучшими логистическими компаниями, которые готовы гарантированно доставить оборудование нашим Заказчикам по всей территории России. Долговременное сотрудничество доказало их ответственный подход и способность доставки крупногабаритных и нестандартных грузов.
Мы всегда поможем выбрать вам оптимальный способ доставки, учитывая временные и финансовые приоритеты.
Подробнее о доставкеНа базе нашего склада мы создали шоу-рум. Мы можем испытать вашу оснастку перед покупкой станка, чтобы иметь 100% гарантию совместной работы.
В шоу-руме представлены популярные модели горизонтальных и вертикальных термопластавтоматов, чтобы вы могли убедиться в качестве и надежности работы. Мы можем испытать вашу оснастку перед покупкой станка, чтобы иметь 100% гарантию совместной работы.
