Машина для литья алюминия, модель DC-650V3C

Крупнотонажная машина для литья изделий из алюминиевых сплавов.

  • Описание
  • Характеристики
  • Чертежи

Пятиточечный коленно-рычажных механизм. Компьюерная панель управления.



Основныепараметры:

Электрическая часть:

— Контроллер управления MitsubishiFX-3Uсерия PLC

— ЖКМонитор

— Электромотор FujiCo., Япония, асинхронный электромотор

Гидравлическая система:

— Аккумулятор впрыска (Evergreat) Тайвань

— Гидравлическиеэлектромагнитныеклапаны, Yuken, Япония

— Давление в аккумуляторе и во время впрыска контролируется датчиками давления Hydra, Германия.

— Ход плунжера контролируется с помощью датчика давления.

— Главный пропорциональный клапан Yuken, Япония.

— Гидравлическаяпомпа Tokimec, Япония.

— Точная ручная настройка первой и второй стадии впрыска.

— Все параметры управления машиной, такие как давление, скорость задаются через понятный и логичный интерфейс системы управления.

— Настройки управления гидроцилиндрами осуществляются за счет установки концевых выключателей.

Основные части:

— Втулки узла смыкания с автоматической смазкой и карбоновыми вставками идеально работают с автоматической системой смазки трущихся частей.

— Специальное покрытие поверхности колонн устойчивое к трению.

— Полностью литые плиты узла смыкания.

— Плунжер и стакан изготавливаются из высокопрочной стали с твердостью не менее 60 единиц.

Модель   Ед. Измерения DC-650
  Контроллер   PLC+MM1
  Впрыск   3 фазы
Узел смыкания Усилие смыкания тонн 650
Размер плит мм 1280×1280
Расстояние между направляющими мм 850×850
Ход плиты мм 660
Высота пресс-формы мм 350-900
Индикатор смыкания   (опционально)
Узел впрыска Усилие впрыска тонн 54.5
Ход плунжера мм 630
Глубина проникновения плунжера мм 300
Позиция литья относительно центра плиты мм -250
Давление гидросистемы kг/cм² 110-140
Максимальная скорость литья метр/сек 7
Возможные диаметры плунжера мм 70.80.90
Узел выталкивания Усилие толкателя тонн 31
Ход толкателя мм 125
Управление гидроцилиндрами Ядро NO.1 выход диаметр 3/4″x2
Ядро NO.2 выход диаметр 3/4″x1
Ядро NO.3 выход диаметр 3/4″x1
Параметры впрыска Диаметр плунжера мм 70 80 90
Давление впрыска kг/cм² 707/1416 541/1084 427-857
Площадь литья cм² 919/459 1201/599 1522/775
Объем впрыска cм³ 1788 2336 2956
Масса впрыска кг 4,64 6,07 7,68
Охлаждение Подвод воды дюйм 1.1/4
Отвод воды дюйм 2.1/2
Охладитель масла вход дюйм 1
Охладитель масла выход дюйм 1
Охлаждения головки дюйм 3/8×11
Охлаждение подвижной головки дюйм 3/8×15
Расход воды гидросистемы литр/минуту 80
Расход воды для головок литр/минуту 50-90
Мощность Мощность Квт 37.5
Напряжение Вольт AC220/380
Габаритные размеры и вес Размер (д x ш x в) мм 8800x2300x2780
Масса мм 25
Объем масляного бака литр 1200

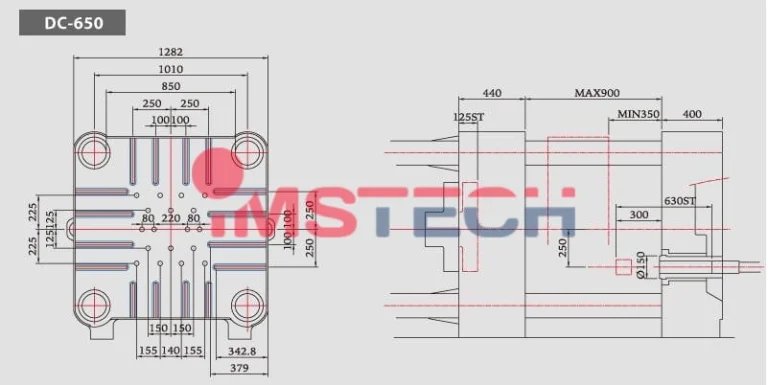

Чертежи

650
