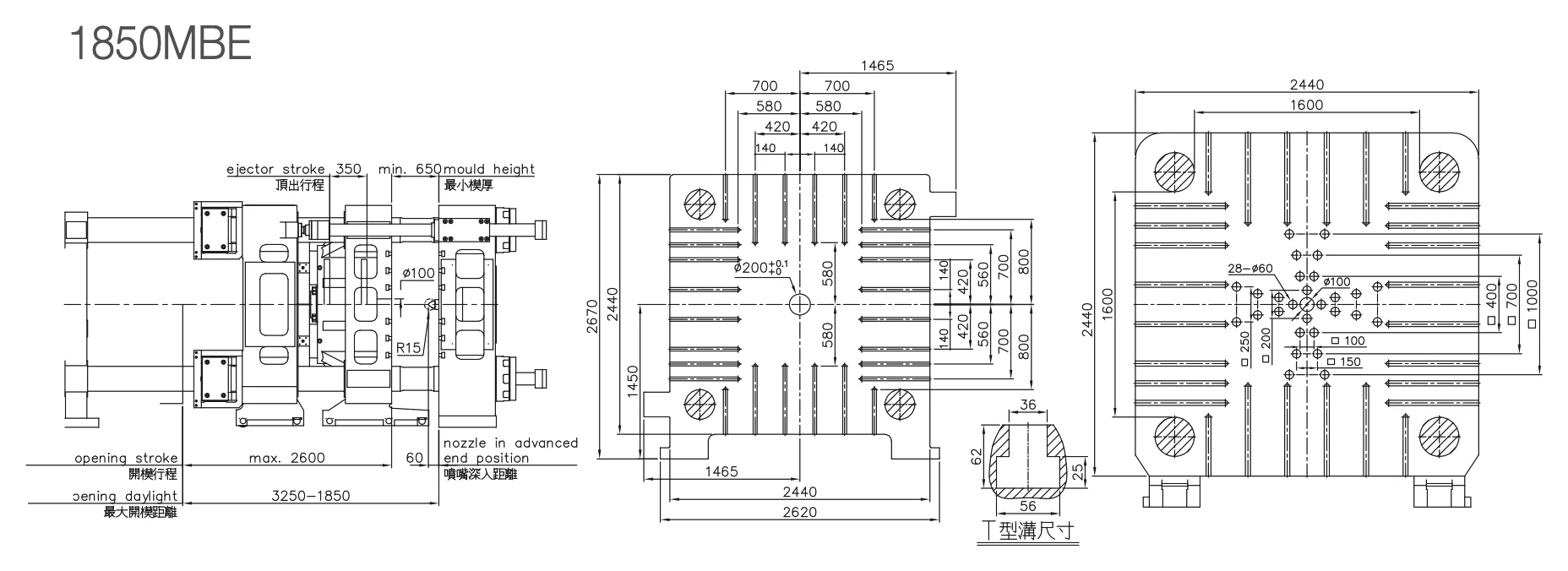

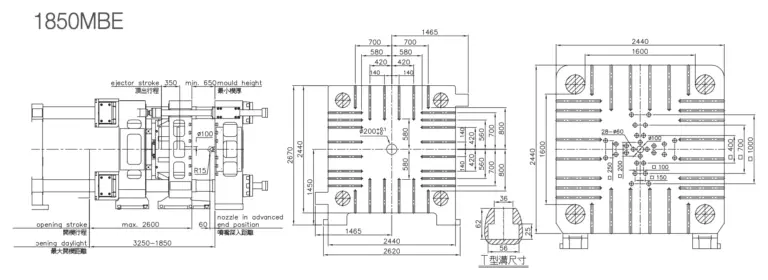

Двухплитные тпа, серии МВЕ (1850 тонн)

Зачастую при литье изделий имеющих коническую геомерию, или просто избыточную длину требуются термопластавтоматы с увеличенным ходом раскрытия плиты узла смыкания.

Коллено рычажный механизм, обладая всеми своими преимущества, не может обеспечить достаточный ход раскрытия, благодаря чему и была введена серия термопластавтоматов с двуплитной конструкцией узла смыкания с названием MBE.

Все части термопластавтомата приводятся в движение благодаря немецкому сервомоторы от именитой компании Rexroth.

• Узел смыкания

Ход раскрытия плиты смыкания у серии MBE в два раза больше, чем у аналогичного термопластавтомата оборудованного коленно-рычажным механизмом, что позволяет выпускать более длинные и глубокие изделия.

При использовании двухплитной системы смыкания длина ТПА была снижена на 15% в сравнении с аналогичными моделями с коленно-рычажным механизмом, что позволяет занимать меньше площади в производственном помещении.

При создании плит узла смыкания используется специальный высокопрочный конструкционный чугун марки  FCD 50, позволяющий добиваться высокой точности позиционирования и прочности изделий.

Колонны, по которым движутся плиты смыкания имеют поверхностную азотированную обработку и термическую финишную обработку, что позволяет достичь отличные показатели износостойкости, а так же снизить силу трения.

Ход плит отслеживается потенциометрическими линейками высокой точности, что создает равномерное движение плиты смыкания.

• Узел впрыска

Шнек и цилиндр имеют азотированное покрытие, что обеспечивает износостойкость и долгую эксплуатацию.

Движение шнека осуществляется с помощью двух параллельных цилиндров, что в свою очередь исключает вибрации и удары, а так же способствует более плавному и равномерному впрыску.

Впрыск и набор дозы контролируются с помощью высокоточной потенциометрической линейкой, которая четко отслеживает положение в любой момент времени, обеспечивая точность дозы и ее повторяемость.

Температура по всем зонам нагрева контролируются с помощью PIDконтроллера с точностью до 1 градуса Цельсия и откликом в 1 секунду.

Шнек состоит из двух частей с запорным кольцом, что позволяет обеспечить герметичность при наборе дозы.
