Машина для литья алюминия, модель DC-500V3C

Машина для литья алюминиевых изделий с холодной камерой прессования.

  • Описание
  • Характеристики
  • Чертежи

Компьюертная панель управления. Самодиагностика.

Основные параметры:
Электрическая часть:
— Контроллер управления MitsubishiFX-3Uсерия PLC
— ЖКМонитор
— Электромотор FujiCo., Япония, асинхронный электромотор

Гидравлическая система:
— Аккумулятор впрыска (Evergreat) Тайвань
— Гидравлическиеэлектромагнитныеклапаны, Yuken, Япония
— Давление в аккумуляторе и во время впрыска контролируется датчиками давления Hydra, Германия.
— Ход плунжера контролируется с помощью датчика давления.
— Главный пропорциональный клапан Yuken, Япония.
— Гидравлическаяпомпа Tokimec, Япония.
— Точная ручная настройка первой и второй стадии впрыска.
— Все параметры управления машиной, такие как давление, скорость задаются через понятный и логичный интерфейс системы управления.
— Настройки управления гидроцилиндрами осуществляются за счет установки концевых выключателей.

Основные части:
— Втулки узла смыкания с автоматической смазкой и карбоновыми вставками идеально работают с автоматической системой смазки трущихся частей.
— Специальное покрытие поверхности колонн устойчивое к трению.
— Полностью литые плиты узла смыкания.
— Плунжер и стакан изготавливаются из высокопрочной стали с твердостью не менее 60 единиц.

Модель   Ед. Измерения DC-500
Контроллер PLC+MM1
Впрыск 3 фазы
Узел смыкания Усилие смыкания тонн 500
Размер плит мм 1245×1245
Расстояние между направляющими мм 750×750
Ход плиты мм 580
Высота пресс-формы мм 300-850
Индикатор смыкания (опционально)
Узел впрыска Усилие впрыска тонн 50
Ход плунжера мм 630
Глубина проникновения плунжера мм 250
Позиция литья относительно центра плиты мм -250
Давление гидросистемы kг/cм² 110-140
Максимальная скорость литья метр/сек 7
Возможные диаметры плунжера мм 70.80.90
Узел выталкивания Усилие толкателя тонн 31
Ход толкателя мм 125
Управление гидроцилиндрами Ядро NO.1 выход диаметр 3/4″x2
Ядро NO.2 выход диаметр 3/4″x1
Ядро NO.3 выход диаметр 3/4″x1
Параметры впрыска Диаметр плунжера мм 70 80 90
Давление впрыска kг/cм² 707/1416 541/1084 427-857
Площадь литья cм² 919/459 1201/599 1522/775
Объем впрыска cм³ 1788 2336 2956
Масса впрыска кг 4,63 6,07 7,68
Охлаждение Подвод воды дюйм 1.1/4
Отвод воды дюйм 2.1/2
Охладитель масла вход дюйм 1
Охладитель масла выход дюйм 1
Охлаждения головки дюйм 3/8×11
Охлаждение пдвижной головки дюйм 3/8×15
Расход воды гидросистемы литр/минуту 80
Расход воды для головок литр/минуту 50-90
Мощность Мощность Квт 37.5
Напряжение Вольт AC220/380
Габаритные размеры и вес Размер (д xшx в) мм 8800x2300x2780
Масса тонн 25
Объем маслянного бака литр 1200

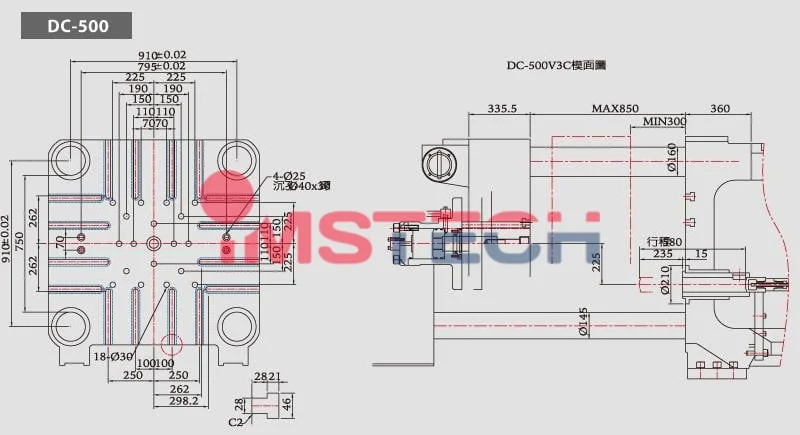

Чертежи
